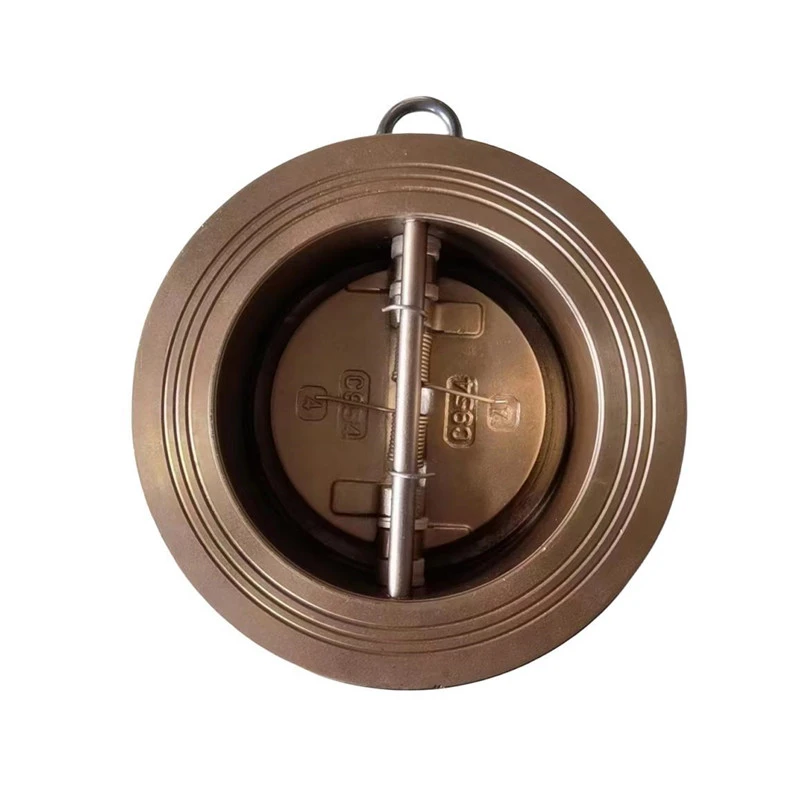

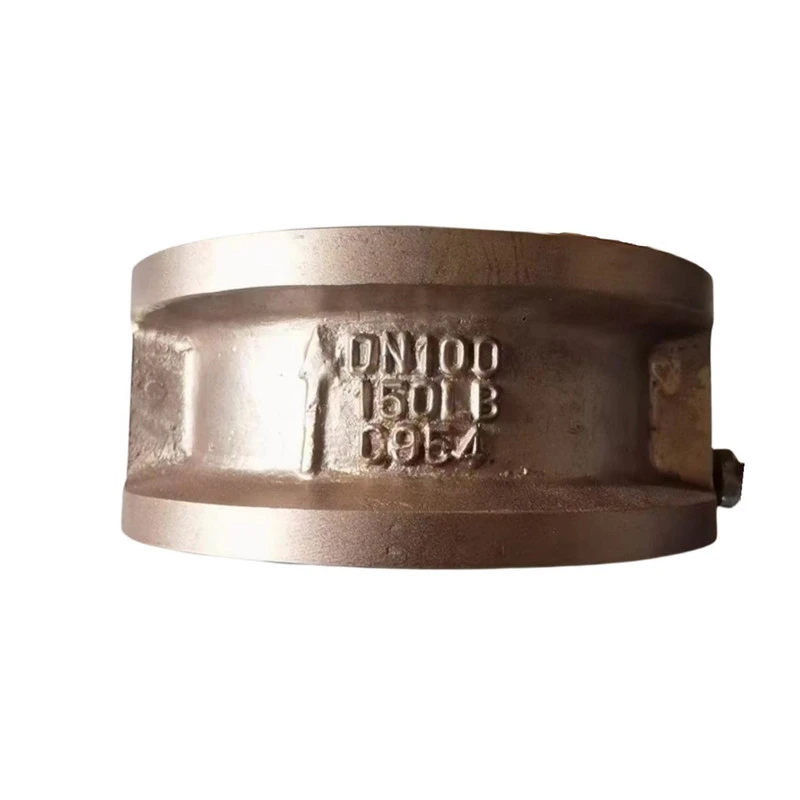

Válvula de retención de doble aleta

Nombre del producto: válvula de retención de doble aleta
Modelo: DH77X-10/16T
Dimensiones: DN40-DN1000
Método de conexión: oblea
Presión de trabajo: PN16,PN10,150LB,5K,10K
Rango de temperatura: -10 grados -100 grados
Recubrimiento: Revestimiento epoxi adherido por fusión de acuerdo con ANSI/AWWA C550





El diagrama estructural de las válvulas de retención de mariposa es muy simple y, en comparación con otras válvulas de retención, su longitud estructural también es muy corta. La válvula de retención de mariposa, también conocida como válvula de retención de mariposa, está conectada en forma de oblea. El plato de válvula consta de dos platos de mariposa semicirculares, que están conectados por el vástago de la válvula y reajustados a la fuerza mediante resortes. El principio de funcionamiento de una válvula de retención de mariposa es: cuando el medio fluye a través del canal del cuerpo de la válvula, la presión del medio es mayor que la fuerza del resorte y se abren dos placas de mariposa, la válvula se abre y el medio fluye; Cuando el medio deja de fluir, debido a la fuerza del resorte, las dos placas de mariposa se ven obligadas a restablecerse y la válvula se cierra para evitar que el medio regrese. Diagrama de estructura de la válvula de retención de mariposa La válvula de retención de mariposa, también conocida como válvula de retención de doble disco, su superficie de sellado puede estar hecha de material resistente al desgaste o revestida con caucho, con una amplia gama de aplicaciones y sellado confiable. Las válvulas de retención de mariposa son válvulas automáticas que no requieren operación manual. Este tipo de válvula se utiliza generalmente para tuberías puras, así como para plomería industrial, ambiental, de tratamiento de agua y de edificios de gran altura para evitar el reflujo del medio. Evite el flujo inverso del medio.









1. Tamaño pequeño, peso ligero y estructura compacta.

2. Confíe en el par del resorte para cerrar rápidamente por sí solo.

3. Puede instalarse tanto en tuberías horizontales como verticales.

4. Rendimiento seguro y fiable, con buen rendimiento antiinterferente.

5. El sellado de líneas, con un mejor rendimiento de sellado, puede lograr cero fugas bajo presión estática.

6. La fuerza adhesiva entre el caucho y el cuerpo de la válvula es alta, lo que puede prevenir eficazmente que el asiento de la válvula se caiga durante el uso.

7. Las bridas superior e inferior y las paredes internas del cuerpo de la válvula se tratan con aceite antioxidante de película dura para evitar daños a la película de pintura durante el proceso de vulcanización del caucho después de la pulverización, así como el envejecimiento del asiento de la válvula de caucho causado por la secundaria. altas temperaturas.

8. El cuerpo de la válvula está hecho de polvo de resina epoxi, con fuerte adherencia y alta resistencia al impacto.

9. Las bridas superior e inferior están selladas con líneas de agua para un mejor rendimiento de sellado.
