Válvula de mariposa tipo orejeta

¡La fabricación de válvulas de mariposa tipo Lug!

Tianjin Liangfa Technology Co., Ltd. es una empresa de fabricación de válvulas-a gran escala que integra investigación y desarrollo, producción y ventas. Los principales productos incluyen válvulas de mariposa, válvulas de alta temperatura y presión, válvulas de compuerta, válvulas de retención, válvulas de globo, válvulas reguladoras, válvulas de bola, válvulas de drenaje y suministro de agua, válvulas marinas, válvulas API y otras series.

¿Por qué elegirnos?

equipo profesional
Contamos con un equipo profesional que está familiarizado con el rendimiento del producto, puede comprender las necesidades del cliente de manera oportuna y puede demostrar plenamente las ventajas del producto. Contamos con personal de servicio posventa-profesional para garantizar que respondemos a las solicitudes de los usuarios dentro de las 24 horas y presentamos soluciones prácticas.

Nuestros certificados
Nuestros productos han pasado la certificación del sistema de gestión de calidad internacional ISO9001:2000, la certificación del sistema de gestión ambiental ISO14001:2004 y la certificación del sistema de gestión de seguridad y salud ocupacional GB/T28001-2001.

Equipo de producción
Contamos con todo tipo de sofisticados equipos de producción principales de tamaño grande y mediano-y equipos e instrumentos principales de inspección y prueba.

Ventajas de la válvula de mariposa tipo lug

Instalación más sencilla en múltiples situaciones:La válvula tipo orejeta tiene orificios roscados en el cuerpo, que permiten atornillarla directamente a las bridas en ambos lados de la tubería. Esto brinda más flexibilidad durante la instalación y el mantenimiento porque se puede instalar entre dos bridas sin necesidad de soporte externo adicional.

Se puede eliminar sin alterar el sistema:En casos de mantenimiento o reemplazo, se puede quitar y reemplazar una válvula tipo lengüeta-sin necesidad de desmontar todo el sistema de tuberías. Las conexiones de brida mantienen la válvula en su lugar, por lo que no es necesario quitar ni interrumpir la tubería contigua.

Mayor resistencia mecánica:Debido a las orejetas roscadas, este tipo de válvula generalmente proporciona una mejor resistencia mecánica, lo que la hace más adecuada para aplicaciones de alta-presión o-de mayor diámetro.

Más versatilidad:Se puede utilizar tanto para aplicaciones de final-de-línea como de línea media-, lo que ofrece más versatilidad en las ubicaciones de instalación.

Dimensiones de la válvula de mariposa con orejas

DN50 (2 pulgadas)	140 mm (5,51 pulgadas) x 140 mm (5,51 pulgadas)
DN65 (2,5 pulgadas)	170 mm (6,69 pulgadas) x 170 mm (6,69 pulgadas)
DN80 (3 pulgadas)	200 mm (7,87 pulgadas) x 200 mm (7,87 pulgadas)
DN100 (4 pulgadas)	240 mm (9,45 pulgadas) x 240 mm (9,45 pulgadas)
DN125 (5 pulgadas)	300 mm (11,81 pulgadas) x 300 mm (11,81 pulgadas)
DN150 (6 pulgadas)	360 mm (14,17 pulgadas) x 360 mm (14,17 pulgadas)
DN200 (8 pulgadas)	420 mm (16,54 pulgadas) x 420 mm (16,54 pulgadas)

Tipos de válvulas de mariposa de lengüeta

Válvula de mariposa de orejeta concéntrica
Este tipo tiene un disco con el vástago colocado en el centro, lo que garantiza características de flujo simétrico que son ideales para aplicaciones de uso general que requieren un sellado uniforme.

Válvula de mariposa con orejeta de doble compensación
La posición del vástago desplazado ligeramente fuera-del centro del disco aumenta su capacidad de sellado y al mismo tiempo reduce la fricción durante el funcionamiento, por lo que es adecuado para aplicaciones de alta presión y alta temperatura.

Válvula de mariposa con orejeta de compensación triple
Esta válvula tiene un vástago desplazado e inclinado, lo que minimiza el desgaste y la fricción para garantizar un cierre más hermético-y una vida útil más larga. Es ampliamente utilizado en industrias exigentes como la de petróleo y gas, química, petroquímica, entre otras.

Válvula de mariposa de orejeta de alto rendimiento
Estas válvulas están diseñadas para aspectos superiores de presión, temperatura y rendimiento de sellado, y a menudo tienen atributos avanzados adicionales como asientos metálicos, construcción a prueba de incendios y larga vida útil.

Válvula de mariposa con orejeta asentada-resiliente
Emplea un asiento elastomérico suave, por lo que proporciona un excelente rendimiento de sellado con un par mínimo durante las operaciones, lo cual es muy apropiado para usos de baja-presión o baja-temperatura donde el cierre hermético-no es crucial.

Válvula de mariposa con orejeta y asiento de metal-
Estas válvulas tienen asientos metálicos y pueden funcionar en entornos de alta-presión y alta-temperatura, ofreciendo una excelente resistencia a la abrasión y a la corrosión, así como un cierre hermético-con una vida útil prolongada.

Válvula de mariposa de orejeta bidireccional
Diseñados para funcionar en ambas direcciones de flujo, estos tipos de válvulas brindan flexibilidad en la instalación y operación que corresponden a situaciones en las que el flujo se puede revertir.

Válvula de mariposa combinada con lengüeta-wafer
Estas válvulas combinan características de diseño de oblea con orejeta para instalarse entre bridas o directamente sobre bridas de tubería, lo que permite su uso en diferentes sistemas de tuberías según la facilidad de instalación requerida.

Estándares de diseño y prueba de válvulas de mariposa tipo lug

Estándar de diseño	Estándar BS 5155 / API 609 / AWWA C 504
Estándar de inspección y pruebas	BS EN 12266 - I (BS 6755-I) / API 598 / ISO 5208
Distancia de brida a brida	Según ANSI B 16.10 / BS 5155 / API 609
Finalizar conexión	Tipo de oblea para adaptarse entre dos bridas
	ANSI B 16.5, Clase 150 / 300 / 600
	BS 10 Tabla D / E / F / H
	PN 6 / PN 10 / PN 16 / PN 25 / PN 40 / PN 64
	Estándar DIN / Estándar JIS / Estándar IS
Rango de tamaño de fabricación	2" (DN50) a 18"(DN 450)1
Clasificación de presión de la válvula 1	150# / 300#
	PN10 / PN16
Operación de válvula	Palanca de control de flujo manual/actuador de engranaje sin fin-operado
	Actuador giratorio neumático de cuarto de vuelta (simple efecto con retorno por resorte/doble efecto)
	Operado por actuador eléctrico motorizado (fuente de alimentación monofásica o trifásica)
Fuga en el asiento de la válvula	Clase de fuga VI (fuga cero)

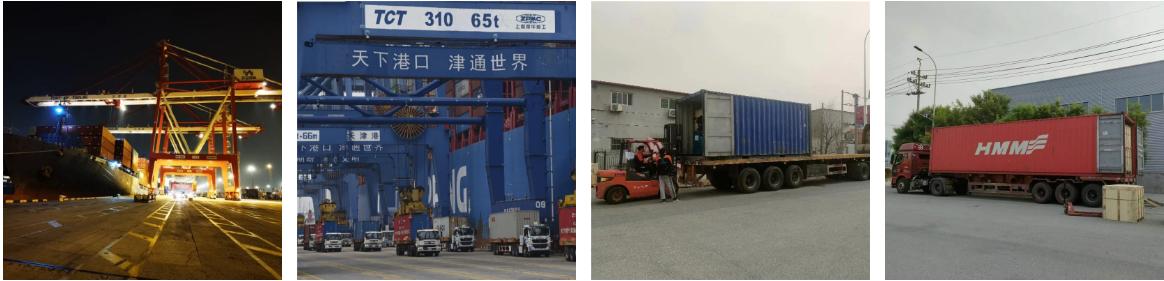

Embalaje y envío del producto

Preguntas frecuentes

P: ¿Qué tipo de orejeta es una válvula de mariposa?

R: Las válvulas de mariposa estilo lug-generalmente están compuestas de metal como hierro dúctil o acero. Cuentan con orejetas roscadas colocadas en las bridas de la válvula para conexiones con pernos. Las válvulas de mariposa estilo orejeta-son adecuadas para el servicio de extremo-de-línea, pero siempre se recomienda una brida ciega.

P: ¿Cuál es la diferencia entre las válvulas de mariposa con y sin orejas?

R: Las válvulas de mariposa tipo wafer se sujetan entre bridas sin orificios para pernos, lo que las hace más livianas y fáciles de instalar, mientras que las válvulas con orejetas tienen orificios para pernos y pueden aislar secciones de la tubería, lo que las hace más duraderas y adecuadas para sistemas de alta-presión.

P: ¿Cuáles son los estándares internacionales para elegir tipos de válvulas de mariposa?

R: Organización Internacional de Normalización
Comité Europeo de Normalización
Estándares de válvulas ANSI (Estados Unidos)
Estándares de válvulas BSI (Reino Unido)
Estándares de válvulas CSA (Canadá)
Estándares de válvulas DIN (Alemania)
Estándares de válvulas EEMUA (Reino Unido)
Estándares de válvulas JSA (Japón)

P: ¿Cómo se instala una válvula de mariposa tipo lug?

R: Al colocar la válvula de mariposa en el medio de las dos bridas que están completamente soldadas a ambos extremos de la tubería y bloquear la válvula de mariposa a través de la brida de la tubería con pernos de doble cabeza, siempre debe instalarse concéntricamente entre las bridas, coloque el disco en la posición cerrada durante la instalación para evitar daños en el borde de sellado del disco. Pruebe el disco moviéndolo de la posición cerrada a la posición abierta y hacia atrás para asegurarse de que se mueva con flexibilidad.

P: ¿Cómo funciona una válvula de mariposa tipo lug?

R: La válvula de mariposa es un tipo de válvula que utiliza la manija de la válvula para abrir y cerrar, la manija conecta el vástago, el disco redondo de la válvula de mariposa conecta el vástago, que gira para impulsar la placa de la válvula para abrir, cerrar y regular el fluido.

P: ¿Cuál es la construcción de la válvula de mariposa tipo lug?

R: Las construcciones de la válvula de mariposa tipo Lug son principalmente cuerpo, disco, vástago y asiento, y su dispositivo impulsor.

P: ¿Se pueden utilizar válvulas de mariposa para estrangulación/control de flujo?

R: Las válvulas de mariposa se pueden utilizar para estrangulación/control de flujo, o para control de encendido-. Las válvulas de mariposa de alto rendimiento son ampliamente
Se utiliza para el control de aceleración.

Somos bien-conocidos como uno de los principales fabricantes y proveedores de válvulas de mariposa tipo orejeta en China. No dude en comprar aquí desde nuestra fábrica una válvula de mariposa tipo orejeta de alta calidad fabricada en China. Contáctenos para más detalles. Engranajes de válvula de mariposa tipo orquestal, carcasas de válvulas de mariposa tipo orquestal, revestimientos de válvulas de mariposa tipo orquestal
