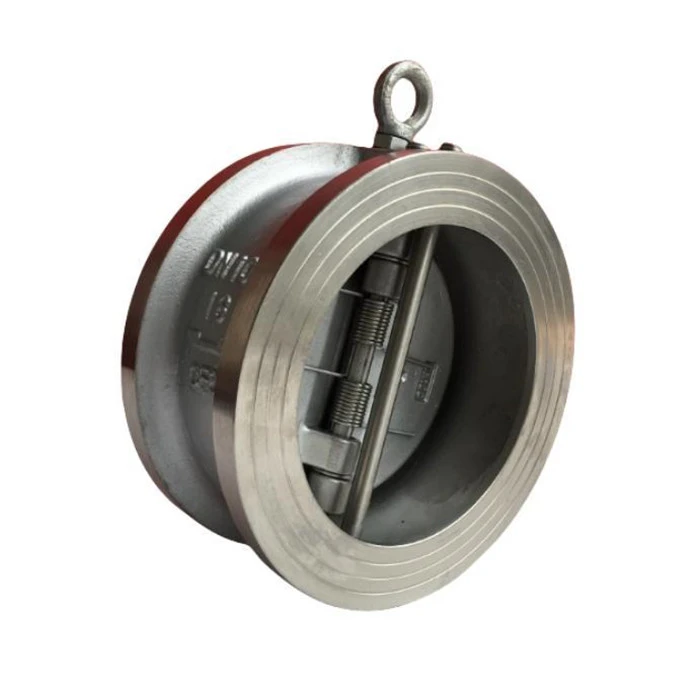

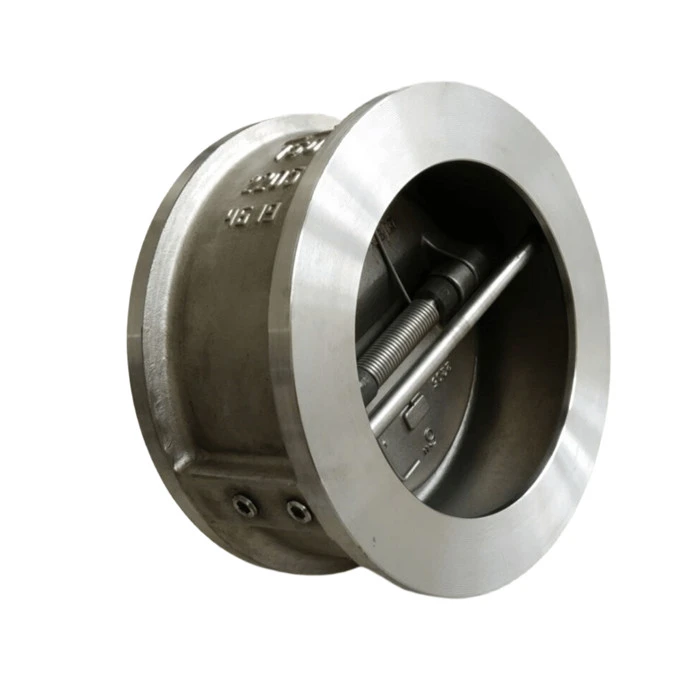

Válvula de retención de mariposa de acero inoxidable

Nombre del producto: válvula de retención de mariposa de acero inoxidable
Modelo: DH77X-10/16P
Dimensiones: DN40-DN1000
Método de conexión: oblea
Presión de trabajo: PN16,PN10,150LB,5K,10K
Rango de temperatura: -10 grados -100 grados
Recubrimiento: Revestimiento epoxi adherido por fusión de acuerdo con ANSI/AWWA C550





La válvula de retención de mariposa de acero inoxidable también es una válvula de retención de acción oscilante, pero es una válvula de doble disco que se cierra bajo la acción de un resorte. El fluido de abajo hacia arriba empuja el disco de la válvula para abrirlo. La válvula tiene una estructura simple y está sujeta entre dos bridas, con un tamaño total pequeño y peso ligero.

La válvula de retención de mariposa de acero inoxidable tiene dos discos en forma de D accionados por resorte colocados en un eje nervado a lo largo del orificio pasante de la válvula. Esta estructura acorta la distancia que se mueve el centro de gravedad del disco de la válvula. En comparación con las válvulas de retención oscilantes de disco único del mismo tamaño, esta estructura también reduce el peso del disco de la válvula en un 50 %. Debido al uso de carga de resorte, esta válvula responde muy rápidamente al contraflujo.









1. La estructura liviana de doble disco de las válvulas de retención de mariposa de acero inoxidable hace que el sellado del asiento y la operación sean más efectivos.
2. La función de resorte de brazo largo de las válvulas de retención de mariposa de acero inoxidable permite que el disco de la válvula se abra y cierre sin fricción, y el resorte actúa de forma independiente para cerrar el disco de la válvula (DN150 y superiores).
3. El manguito de soporte de la bisagra de la válvula de retención de mariposa de acero inoxidable reduce la fricción y minimiza el fenómeno del golpe de ariete cuando la detiene un disco de válvula independiente (de mayor diámetro).
4. En comparación con las válvulas de retención oscilantes convencionales, las válvulas de retención de mariposa de acero inoxidable tienen una estructura más robusta, más liviana, más pequeña, más efectiva y más económica. Esta válvula cumple con los estándares API 594. Para la mayoría de los tamaños, la longitud estructural de esta válvula es solo 1/4 de la de una válvula convencional, y su peso es del 15 % al 20 % del de una válvula convencional. Por lo tanto, también es más barata que una válvula de retención oscilante. También es más fácil de instalar.
5. La válvula de retención de mariposa de acero inoxidable también tiene características estructurales especiales, lo que la convierte en una válvula de retención libre de impacto de alto rendimiento. Estas características incluyen apertura sin limpieza, la mayoría de los tamaños de válvulas equipadas con estructuras de resorte independientes y un sistema de soporte de disco independiente. Algunas de estas características no las poseen las válvulas de retención. La válvula de retención de mariposa de doble disco también se puede diseñar como un cuerpo de válvula extendido de doble brida con oreja elevada.
