Válvula de retención de mariposa

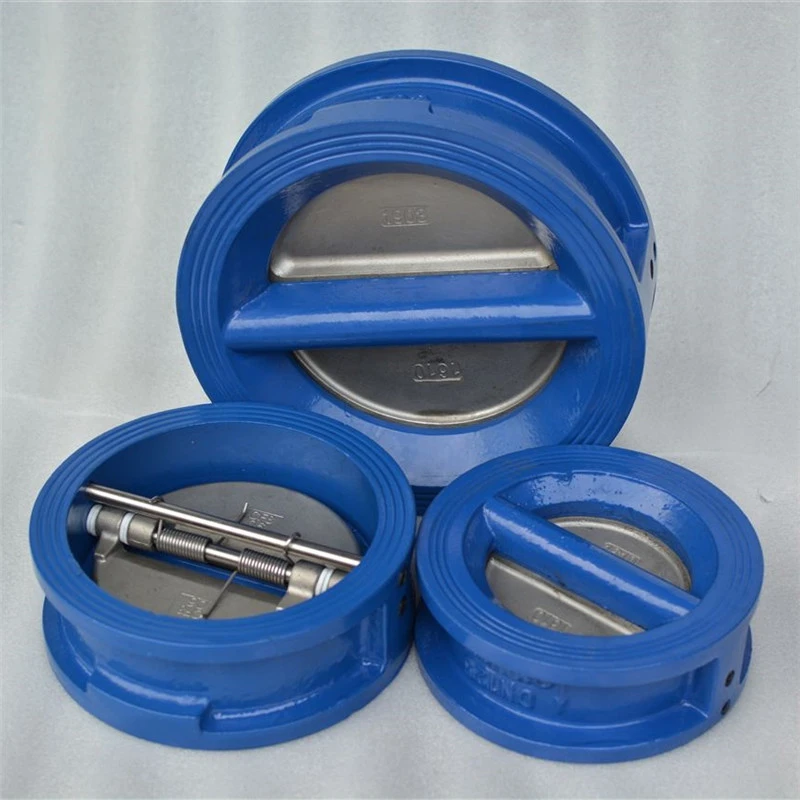

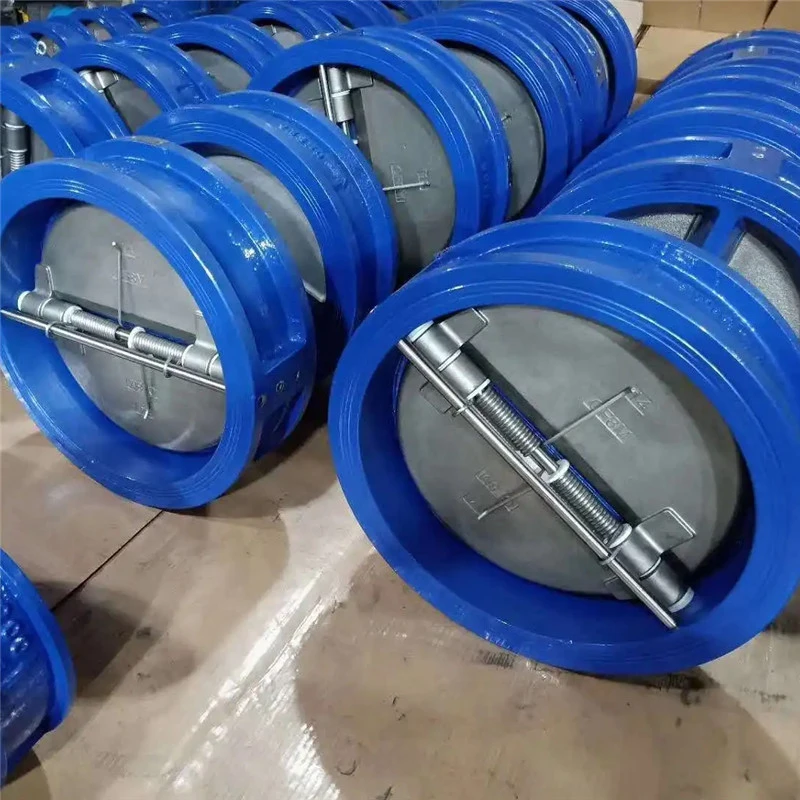

Nombre del producto: válvula de retención de mariposa
Modelo: DH77X-16Q
Dimensiones: DN50-DN600
Método de conexión: oblea
Presión de trabajo: PN10 PN16 150LB
Rango de temperatura: -10 grados -200 grados









El disco de una válvula de retención de mariposa tiene forma circular y gira alrededor del eje del canal del asiento de la válvula. Debido al canal aerodinámico dentro de la válvula, la resistencia al flujo es menor que la de una válvula de retención de mariposa ascendente. Es adecuado para aplicaciones de gran diámetro con caudales bajos y cambios de flujo poco frecuentes, pero no es adecuado para flujo pulsante, ya que su rendimiento de sellado no es tan bueno como el del tipo ascendente y descendente. Las válvulas de retención de mariposa se dividen en tres tipos: disco simple, disco doble y disco múltiple. Estos tres tipos se clasifican principalmente según el diámetro de la válvula, con el fin de evitar el impacto hidráulico cuando el medio deja de fluir o retrocede.



Válvulas de retención de mariposa: divididas en dos tipos según la forma de trabajo del disco de la válvula:

1. Válvulas de retención con el disco de la válvula deslizándose a lo largo de la línea central vertical del cuerpo de la válvula. Las válvulas de retención de mariposa solo se pueden instalar en tuberías horizontales y el disco de la válvula se puede usar como bola en válvulas de retención de diámetro pequeño y alta presión. La forma del cuerpo de una válvula de retención de mariposa es la misma que la de una válvula de globo (que se puede usar indistintamente con válvulas de globo), por lo que su coeficiente de resistencia al fluido es relativamente grande. Su estructura es similar a la de una válvula de globo, siendo el cuerpo y el disco de la válvula los mismos que los de la válvula de globo. La parte superior del disco de la válvula y la parte inferior de la tapa de la válvula están equipadas con manguitos guía. El manguito guía del disco de válvula puede subir y bajar libremente dentro del manguito guía del disco de válvula. Cuando el medio fluye aguas abajo, el disco de la válvula se abre mediante el empuje del medio. Cuando el medio deja de fluir, el disco de la válvula aterriza en el asiento de la válvula por su propia verticalidad, evitando que el medio regrese. La dirección de los canales de entrada y salida del medio de la válvula de retención de mariposa de paso directo es perpendicular a la dirección del canal del asiento de la válvula; La válvula de retención de elevación vertical tiene un canal de entrada y salida medio con la misma dirección que el canal del asiento de la válvula, y su resistencia al flujo es menor que la del tipo directo;

2. Una válvula de retención con un disco que gira alrededor de un pasador en el asiento de la válvula. La válvula de retención de mariposa tiene una estructura simple y solo se puede instalar en tuberías horizontales, lo que resulta en un rendimiento de sellado deficiente.





1. El diseño es novedoso y razonable, la estructura es perfecta, el peso es liviano y la apertura y cierre son rápidos.

2. El par de operación es pequeño, la operación es conveniente, ahorra mano de obra y es diestra.

3. Puede instalarse en cualquier posición y es fácil de mantener.

4. El sello se puede reemplazar y el rendimiento del sellado es confiable para lograr un sellado bidireccional y cero fugas.

5. El material de sellado tiene las características de resistencia al envejecimiento, débil resistencia a la corrosión y larga vida útil.





1. La apertura y el cierre son convenientes y rápidos, ahorran mano de obra y la resistencia al fluido es pequeña, por lo que se puede operar con frecuencia.

2. Estructura simple, tamaño pequeño y peso ligero.

3. Puede transportar lodo y se acumula menos líquido en la boca de la tubería.

4. Bajo baja presión, se puede lograr un buen sellado.

5. Buen rendimiento de ajuste.
