Válvula de compuerta

¿Qué es la válvula de compuerta?

Una válvula de compuerta es un tipo de válvula que controla el flujo de líquido o gas mediante el uso de una compuerta o un disco en forma de cuña para impedir o permitir el paso del fluido. Las válvulas de compuerta se utilizan comúnmente en industrias como las de petróleo y gas, minería y tratamiento de agua, donde es necesario controlar grandes volúmenes de líquido o gas. Por lo general, están diseñados para estar completamente abiertos o completamente cerrados sin ninguna posición intermedia y, a menudo, se utilizan en aplicaciones de alta presión y alta temperatura.

Ventajas de la válvula de compuerta

A pleno
Una de las principales ventajas de las válvulas de compuerta es que tienen un paso total, lo que significa que el diámetro interno de la válvula coincide con el diámetro de la tubería. Esto asegura que no haya restricciones en el flujo del fluido, reduciendo así la turbulencia y la caída de presión. En otras palabras, las válvulas de compuerta ofrecen una resistencia mínima al flujo.

Caída de presión baja
Las válvulas de compuerta tienen una caída de presión muy baja, lo que significa que no provocan una disminución significativa de la presión cuando el fluido pasa a través de ellas. Esto es importante en aplicaciones donde es necesario mantener un cierto nivel de presión, como en tuberías que transportan petróleo o gas.

Cierre hermético
Las válvulas de compuerta ofrecen un cierre hermético, lo que significa que pueden detener completamente el flujo de fluido en la tubería. Esto es importante en aplicaciones donde es necesario aislar una sección de la tubería para realizar mantenimiento o reparaciones.

Fácil de operar
Las válvulas de compuerta son fáciles de operar y no requieren mucha fuerza para abrirlas o cerrarlas. Se accionan girando una manija o una rueda, que mueve la puerta hacia arriba o hacia abajo. Esto los convierte en una opción popular en aplicaciones donde se requiere operación manual.

Página de inicio 12 La última página 1/2

¿Por qué elegirnos?

Alta calidad

Nuestros productos se fabrican o ejecutan con estándares muy altos, utilizando los mejores materiales y procesos de fabricación.

Servicio en línea las 24 horas.

Intentamos responder a todas las inquietudes dentro de las 24 horas y nuestros equipos están siempre a su disposición en caso de cualquier emergencia.

Control de calidad

Contamos con personal profesional para monitorear el proceso de producción, inspeccionar los productos y garantizar que el producto final cumpla con los estándares, pautas y especificaciones de nivel de calidad requeridos.

Rica experiencia

Dedicado a un estricto control de calidad y un atento servicio al cliente, nuestro personal experimentado está siempre disponible para analizar sus requisitos y garantizar la completa satisfacción del cliente.

Tipos de válvula de compuerta

Válvula de compuerta de vástago ascendente
Este tipo de válvula tiene un vástago de válvula que se mueve hacia arriba o hacia abajo cuando se opera la válvula. Este movimiento es visible, por lo que es fácil saber si la válvula está abierta o cerrada. Este tipo de válvula se usa comúnmente en industrias como la de tratamiento de agua, petróleo y gas y fabricación.
Válvula de compuerta de vástago no ascendente
Este tipo de válvula tiene un vástago de válvula que no se mueve hacia arriba ni hacia abajo cuando se opera la válvula. En cambio, el vástago gira para abrir o cerrar la válvula. Las válvulas de vástago no ascendente se usan comúnmente en aplicaciones subterráneas donde no se puede acceder fácilmente a la válvula.
Válvula de compuerta de cuña sólida
Este tipo de válvula tiene una compuerta sólida que está diseñada para encajar firmemente entre los asientos de la válvula para evitar fugas. Las válvulas de compuerta de cuña sólida se usan comúnmente en aplicaciones de alta presión y en industrias como la de petróleo y gas, petroquímica y generación de energía.
Válvula de compuerta de cuña flexible
Este tipo de válvula tiene una compuerta diseñada para flexionarse ligeramente para asegurar un sello hermético entre los asientos de la válvula. Las válvulas de compuerta de cuña flexible se usan comúnmente en aplicaciones donde los asientos de las válvulas no están perfectamente alineados.

Material de la válvula de compuerta

Las válvulas de compuerta están hechas principalmente de varios metales, como hierro fundido, acero al carbono, acero inoxidable y bronce. Estos materiales proporcionan la resistencia, durabilidad y resistencia a la corrosión necesarias para la aplicación de válvulas de compuerta. Además de los metales, las válvulas de compuerta también pueden incluir materiales como caucho, plástico o cerámica, según las necesidades específicas de la aplicación.

Aplicación de la válvula de compuerta

Industria de petróleo y gas
Las válvulas de compuerta se utilizan ampliamente en la industria del petróleo y el gas por su capacidad para manejar fluidos a alta presión y alta temperatura. Se utilizan comúnmente en oleoductos, refinerías y plataformas petrolíferas. Se prefieren las válvulas de compuerta a otros tipos de válvulas debido a sus capacidades de sellado superiores, lo cual es esencial para prevenir fugas en ambientes peligrosos y de alta presión.
Plantas de tratamiento de agua
Las válvulas de compuerta se utilizan en plantas de tratamiento de agua para controlar el flujo de agua a través de tuberías. También se utilizan en plantas de tratamiento de aguas residuales para controlar el flujo de aguas residuales. Las válvulas de compuerta utilizadas en las plantas de tratamiento de agua suelen estar fabricadas con materiales resistentes a la corrosión y la erosión.
Generación de energía
Las válvulas de compuerta se utilizan en instalaciones de generación de energía como centrales nucleares, centrales térmicas y centrales hidroeléctricas. Se utilizan para controlar el flujo de agua, vapor y otros gases y líquidos a través de los distintos sistemas que generan electricidad.
Industria química
Las válvulas de compuerta se utilizan en plantas de procesamiento de productos químicos por su capacidad para manejar productos químicos corrosivos y abrasivos. Proporcionan una forma confiable y segura de controlar el flujo de estos materiales a través de tuberías, reactores y otros equipos de procesamiento.

Proceso de válvula de compuerta

Preparación

Antes de iniciar el proceso de instalación de la válvula, se deben preparar todos los equipos y herramientas necesarios. Esto incluye la válvula, los pernos, las tuercas, las juntas, el vástago y el actuador, si es necesario. La válvula debe revisarse para detectar cualquier daño o defecto.

Montaje de la válvula

Luego se monta la válvula en la tubería y se asegura con pernos y tuercas. Las juntas se colocan entre la válvula y las bridas de la tubería para garantizar un sellado hermético. Se verifican los valores de torsión de los pernos y tuercas para garantizar que estén apretados correctamente.

Pruebas

Después de montar la válvula, se prueba para garantizar que funciona correctamente. Esto implica abrir y cerrar la válvula para comprobar su movimiento y asegurarse de que no esté atascada o atascada.

Actuación

Si la válvula está fijada con un actuador, se configura durante este paso. El actuador puede ser manual, neumático o eléctrico. El actuador está conectado al vástago de la válvula, que controla el movimiento de la compuerta.

Lubricación

Luego, la válvula se lubrica para garantizar un funcionamiento suave. Esto implica aplicar lubricante al vástago y otras partes móviles de la válvula.

Prueba final

Luego se vuelve a probar la válvula para garantizar que funciona correctamente. Los ciclos de apertura y cierre de la válvula se prueban utilizando el actuador para garantizar que sean suaves y que no se produzcan obstrucciones ni atascos.

Puesta en servicio

Finalmente, la válvula se pone en servicio y se pone en funcionamiento. La válvula debe inspeccionarse, limpiarse y lubricarse periódicamente para garantizar su correcto funcionamiento y evitar posibles fallas.

Componentes de la válvula de compuerta

01/

Cuerpo
El cuerpo de una válvula de compuerta es la parte principal de la válvula. Es la carcasa exterior la que contiene todas las demás partes de la válvula. El cuerpo suele estar fabricado de hierro fundido, bronce o acero inoxidable. Está diseñado para soportar altas presiones y temperaturas y generalmente está atornillado o bridado a la tubería.

02/

Capó
El capó es la cubierta que se coloca en la parte superior del cuerpo para encerrar el vástago de la válvula y el prensaestopas. El capó suele estar atornillado al cuerpo y se puede quitar para acceder al vástago de la válvula. El capó también está diseñado para soportar altas presiones y temperaturas.

03/

Vástago de válvula
El vástago de la válvula es la varilla que conecta la compuerta al actuador. El vástago de la válvula suele estar hecho de acero inoxidable y tiene rosca en la parte inferior para conectarse a la compuerta. La parte superior del vástago de la válvula se extiende a través del capó para conectarse al actuador.

04/

Puerta
La compuerta es la parte de la válvula que controla el flujo de fluido. La compuerta suele estar hecha de hierro fundido o acero y está diseñada para encajar perfectamente dentro del cuerpo de la válvula. La compuerta suele tener forma de cuña y se puede subir o bajar para controlar el flujo de fluido.

05/

Asiento
El asiento es la parte de la válvula que proporciona un sello entre la compuerta y el cuerpo de la válvula. El asiento suele estar hecho de un material resistente como caucho o teflón. El asiento está diseñado para proporcionar un sello hermético cuando la puerta está en posición cerrada.

06/

Solenoide
El actuador es el mecanismo que se utiliza para subir o bajar la puerta. Hay dos tipos de actuadores que se utilizan comúnmente con las válvulas de compuerta: manuales y automatizados. Los actuadores manuales suelen ser ruedas o palancas accionadas manualmente, mientras que los actuadores automáticos suelen ser motores eléctricos o hidráulicos.

Mantenimiento de la válvula de compuerta

comprobar si hay fugas
Inspeccione periódicamente el cuerpo de la válvula, el casquillo y el vástago para detectar signos de fugas. Una fuga puede provocar un mal funcionamiento de la válvula y provocar problemas más importantes. Si nota alguna fuga, apriete el empaque de la válvula o reemplácelo si es necesario.
Lubricar la válvula
Las válvulas de compuerta tienen superficies de contacto que deben lubricarse periódicamente. Aplique lubricante al vástago y al prensaestopas para asegurarse de que la válvula se abra y cierre suavemente. Evite la lubricación excesiva, ya que esto puede hacer que la válvula esté demasiado apretada o provocar reventones en la empaquetadura.
Componentes limpios
La suciedad y los residuos pueden acumularse en los componentes de la válvula con el tiempo, provocando su mal funcionamiento. Limpie el cuerpo de la válvula, la compuerta y el vástago con regularidad para eliminar la suciedad o los residuos acumulados. Utilice un limpiador no abrasivo que no dañe la válvula.
Pruebe la válvula
Una válvula que no se abre o cierra correctamente puede provocar fugas de líquidos o gases, lo que provocará daños o lesiones. Pruebe periódicamente la válvula para asegurarse de que funcione correctamente. Abra y cierre la válvula varias veces y escuche si hay sonidos inusuales.
Garantizar una instalación adecuada
Las válvulas de compuerta deben instalarse correctamente para que funcionen correctamente. Siga las instrucciones del fabricante y asegúrese de que la válvula esté instalada en la orientación correcta. Una instalación incorrecta puede provocar que la válvula falle o produzca fugas.

Precauciones de la válvula de compuerta

Instalación adecuada

Las válvulas de compuerta deben instalarse y alinearse correctamente para garantizar un rendimiento óptimo. La válvula debe instalarse en posición vertical si es posible para evitar la acumulación de suciedad o residuos dentro de la válvula. Además, la válvula debe colocarse en un lugar de fácil acceso para mantenimiento o reparación.

Selección de la válvula adecuada

Elegir el tipo correcto de válvula de compuerta para una aplicación particular es crucial. Se deben tener en cuenta el material, el tamaño, la presión nominal y otras especificaciones para garantizar un rendimiento adecuado y una larga vida útil. El uso de una válvula de tamaño o clasificación inadecuados puede provocar fallas o fugas prematuras.

Mantenimiento regular

El mantenimiento y la inspección regulares son necesarios para garantizar el funcionamiento adecuado y prolongar la vida útil de la válvula. La válvula debe inspeccionarse periódicamente para detectar signos de desgaste, corrosión y daños en las superficies de sellado. Los pernos de la empaquetadura y del prensaestopas deben revisarse y ajustarse según sea necesario.

Evite la fuerza excesiva

Aplicar fuerza excesiva al operar una válvula de compuerta puede causar daños a la válvula o sus componentes. La válvula debe operarse suave y lentamente para evitar daños al vástago, la compuerta o el asiento de la válvula.

Lubricación adecuada

La lubricación adecuada de los componentes de la válvula de compuerta es importante para evitar el desgaste y reducir la fricción. El lubricante debe aplicarse a intervalos regulares según lo recomendado por el fabricante.

Evite apretar demasiado

Apretar demasiado el empaque de la válvula o los pernos del prensaestopas puede causar daños al vástago de la válvula y su empaque. La empaquetadura debe apretarse lo suficiente para evitar fugas, pero no tanto como para causar fricción excesiva o daños.

Asegure la válvula

La válvula debe asegurarse adecuadamente para evitar que se mueva o se mueva durante la operación. Las válvulas mal aseguradas pueden causar daños a las tuberías u otros componentes y pueden provocar una tensión excesiva en la válvula.

Cómo instalar la válvula de compuerta

preparar los materiales
Antes de instalar la válvula de compuerta, asegúrese de tener todas las herramientas y materiales necesarios. Esto incluye la válvula de compuerta en sí, los accesorios de montaje y cualquier adhesivo o sujetadores necesarios. Es importante consultar las recomendaciones del fabricante para herramientas y materiales específicos, ya que pueden variar según el tipo y la marca de válvula de compuerta.
Localice el área de instalación
Identifique la ubicación donde se instalará la válvula de compuerta y asegúrese de que el área esté limpia y libre de escombros. Si la válvula de compuerta se instala en una tubería, asegúrese de que la tubería esté limpia y libre de obstrucciones o bloqueos.
Montar la válvula de compuerta
Ensamble la válvula de compuerta alineando el cuerpo de la válvula, el casquete y los asientos. Atornille el capó al cuerpo de la válvula y asegúrese de que esté bien sujeto. Alinee los asientos del cuerpo de la válvula e inserte la tubería o los accesorios en el cuerpo de la válvula.
Instale la válvula de compuerta
Instale la válvula de compuerta alineándola con la tubería o los accesorios y colocándola en la ubicación deseada. Aplique presión a la válvula de compuerta para asentar los asientos y asegúrese de que la válvula esté colocada correctamente. Utilice el adhesivo o los sujetadores necesarios para asegurar la válvula de compuerta en su lugar y asegúrese de que la válvula esté nivelada y aplomada.

Válvula de compuerta de principio de funcionamiento

El principio de funcionamiento de una válvula de compuerta se refiere al mecanismo mediante el cual regula el flujo de fluido. Por lo general, consta de un cuerpo de válvula, una manija, un asiento y una tubería o accesorios. El cuerpo de la válvula es una carcasa cilíndrica que alberga el mecanismo de la válvula y la manija es un componente en forma de cuña que se utiliza para abrir y cerrar la válvula. El asiento es un anillo de goma o metal que se encuentra dentro del cuerpo de la válvula y forma un sello entre el cuerpo de la válvula y la tubería o los accesorios.

Certificaciones

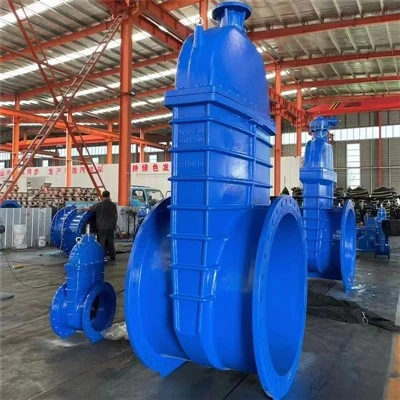

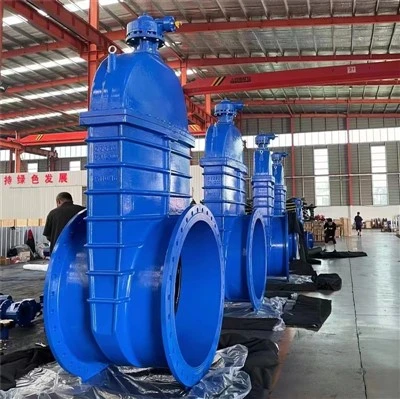

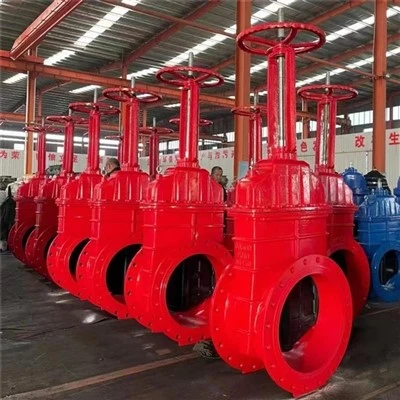

Nuestra fábrica

La empresa ocupa una superficie total de más de 3,000 metros cuadrados. Hay más de 50 empleados y todo tipo de excelentes equipos de producción principales grandes y medianos, así como equipos e instrumentos principales de inspección y prueba.

Preguntas más frecuentes

P: ¿Cuál es el propósito de la válvula de compuerta?

R: Una válvula de compuerta se usa generalmente para cerrar completamente el flujo de fluido o, en la posición completamente abierta, proporcionar flujo total en una tubería. Por lo tanto, se utiliza en la posición completamente cerrada o completamente abierta. Una válvula de compuerta consta de un cuerpo de válvula, un asiento y un disco, un eje, un casquillo y una rueda para operar la válvula.

P: ¿Cuáles son los 2 tipos de válvulas de compuerta?

R: Las válvulas de compuerta se pueden dividir en dos tipos principales: paralelas y en forma de cuña. Las válvulas de compuerta paralela utilizan una compuerta plana entre dos asientos paralelos, y un tipo popular es la válvula de compuerta de guillotina diseñada con un borde afilado en la parte inferior de la compuerta.

P: ¿Cuál es la diferencia entre una compuerta y una válvula?

R: Las válvulas de compuerta se utilizan para tuberías de más de 2", mientras que las tuberías con válvulas de bola de menos de 2" resultan ser las más eficientes. La válvula de compuerta utiliza un movimiento completo de 360 grados para cerrar el flujo de fluido, mientras que la válvula de bola requiere un movimiento mínimo de 90 grados, lo que bloquea el flujo de fluido.

P: ¿Cuál es la diferencia entre una válvula de compuerta y una válvula de cierre?

R: Las válvulas de compuerta se utilizan para controlar el flujo de líquidos y gases. A menudo se utilizan en sistemas de tuberías para regular el flujo de agua u otros fluidos. Por otro lado, las válvulas de cierre se utilizan para cerrar el flujo de líquidos o gases. A menudo se utilizan en emergencias para cortar rápidamente el flujo de una sustancia.

P: ¿Cómo identifico una válvula de compuerta?

R: La puerta puede tener forma de cuña, cuchillo o paralela. Físicamente, las válvulas de compuerta son más altas que las válvulas de globo cuando están completamente abiertas, pero tienen una longitud cara a cara más pequeña. Es fácil reconocer visualmente que la compuerta se mueve hacia arriba o hacia abajo, ya que las válvulas funcionan con un vástago ascendente o no ascendente.

P: ¿Cuál es la válvula de compuerta usada más comúnmente?

R: Las cuñas sólidas son las más comunes por su simplicidad y resistencia. Se pueden instalar en cualquier posición, son adecuados para casi todos los fluidos y son prácticos para flujos turbulentos. Las válvulas de compuerta de cuña flexibles se utilizan comúnmente en sistemas de vapor.

P: ¿Puede una válvula de compuerta reducir la presión?

R: Las válvulas de compuerta están equipadas con una compuerta metálica en forma de cuña que se puede bajar para detener el flujo de agua y subir para permitir que el flujo continúe. Cuando la compuerta está completamente metida en la válvula, se retrae por completo, permitiendo que el agua fluya sin ninguna reducción de presión.

P: ¿Por qué se llama válvula de compuerta?

R: Una válvula de compuerta es la válvula más común para sistemas de suministro de agua. Representa una válvula de aislamiento de movimiento lineal y tiene la función de detener o permitir el flujo. Las válvulas de compuerta deben su nombre al elemento de cierre que se desliza hacia la corriente de flujo para proporcionar cierre y, por lo tanto, actúa como una compuerta.

P: ¿La válvula de compuerta debe estar completamente abierta?

R: Las válvulas de compuerta tienen una manija de tipo giratorio y solo deben usarse para abrir completamente el suministro de agua o cerrarlo por completo. El uso de estas válvulas para regular el flujo de agua puede desgastarlas. Aunque son confiables, son susceptibles de quedarse atascados en la posición de "encendido" o "apagado".

P: ¿Quién usa válvulas de compuerta?

R: Las válvulas de compuerta se utilizan en muchas aplicaciones industriales, incluidas la industria del petróleo y el gas, la farmacéutica, la manufacturera, la automotriz y la marina. Las válvulas de compuerta de vástago no ascendente son muy populares en barcos, en aplicaciones subterráneas o donde el espacio vertical es limitado porque no ocupan espacio adicional.

P: ¿Cuáles son los tres tipos de válvulas de compuerta?

R: Los subtipos incluyen la cuña sólida, la cuña flexible y la cuña dividida. Las válvulas de compuerta de cuña sólida (o válvulas de cuña planas) tienden a ser las más utilizadas. Suelen estar entre las opciones más sencillas y económicas, pero ofrecen una buena resistencia mecánica. Son ampliamente adecuados para casi todos los tipos de medios fluidos.

P: ¿Cómo se instalan las válvulas de compuerta?

R: Aunque las válvulas de compuerta se pueden montar en diferentes orientaciones alrededor de la tubería, la orientación preferida es con el vástago colocado vertical. No se recomienda la instalación al revés. El montaje adecuado es esencial para el rendimiento de cualquier válvula.

P: ¿Dónde se instala una válvula de compuerta?

R: Este es el método de instalación más común para válvulas de compuerta. Corte la tubería e instale la válvula de compuerta al final de la misma. Esto ayudará a reducir la cantidad de presión que el sistema necesita soportar. Esto se debe a que la válvula de compuerta solo se usará para cerrar el final de la tubería.

P: ¿Cómo se ve una válvula de compuerta?

R: La válvula de compuerta se usa básicamente en tuberías de fluidos para controlar el flujo de fluido. Habrá una compuerta o cuña en la válvula de compuerta y controlará el flujo de fluido. La forma de la compuerta o cuña de la válvula de compuerta será un tipo de placa circular plana o placa rectangular.

P: ¿La válvula de compuerta gira hacia la derecha o hacia la izquierda?

R: La forma correcta de abrir una válvula de compuerta es girar suavemente la manija en el sentido contrario a las agujas del reloj (hacia la izquierda) sin aplicar fuerza excesiva; no "sacudir" la manija. Una válvula de control principal típica de 1 ″ para una línea de agua tardará aproximadamente seis vueltas completas en abrirse por completo. Deje de girar tan pronto como encuentre resistencia.

P: ¿Dónde se utiliza la válvula de compuerta en la casa?

R: Dentro del hogar, las válvulas de compuerta (como estas) no se usan comúnmente. Son considerablemente más comunes en el sector industrial. Sin embargo, ocasionalmente se pueden ver válvulas de compuerta en la válvula principal de cierre de agua de la casa o en el grifo de agua exterior.

P: ¿Todas las válvulas de compuerta son de puerto completo?

R: Por diseño, las válvulas de compuerta tienen puertos de puerto completo. Esto significa que el tamaño del puerto de la válvula es igual al diámetro interior del tubo de conexión. Las válvulas de compuerta de paso total permiten que el fluido fluya libremente sin obstrucciones y sin crear una caída de presión dentro de la tubería.

P: ¿Qué presión debe tener una válvula de compuerta?

R: El objetivo principal de la válvula de compuerta es cerrar el flujo de fluidos en un sistema. La válvula está diseñada para estar en posición completamente abierta o completamente cerrada. Es adecuado para aplicar en aplicaciones de baja presión y la presión nominal puede ser de hasta 150 PSI de presión de trabajo.

P: ¿Cómo se mantiene una válvula de compuerta?

R: Lubrique las roscas del vástago de la válvula de compuerta y la tuerca del vástago para reducir la fricción, el desgaste y facilitar su apertura y cierre. Utilice una pistola de engrase para realizar la lubricación. Ajuste el empaque de la válvula cada mes o según lo recomendado por el fabricante.

P: ¿Cuál es la diferencia entre una válvula de compuerta y una válvula de estrangulamiento?

R: Las válvulas de estrangulamiento son un tipo de válvula de control que se utiliza principalmente en pozos de producción de petróleo y gas para controlar el flujo de los fluidos del pozo que se producen. Una válvula de compuerta controla el flujo del medio levantando la compuerta (abierta) y bajándola (cerrada).
