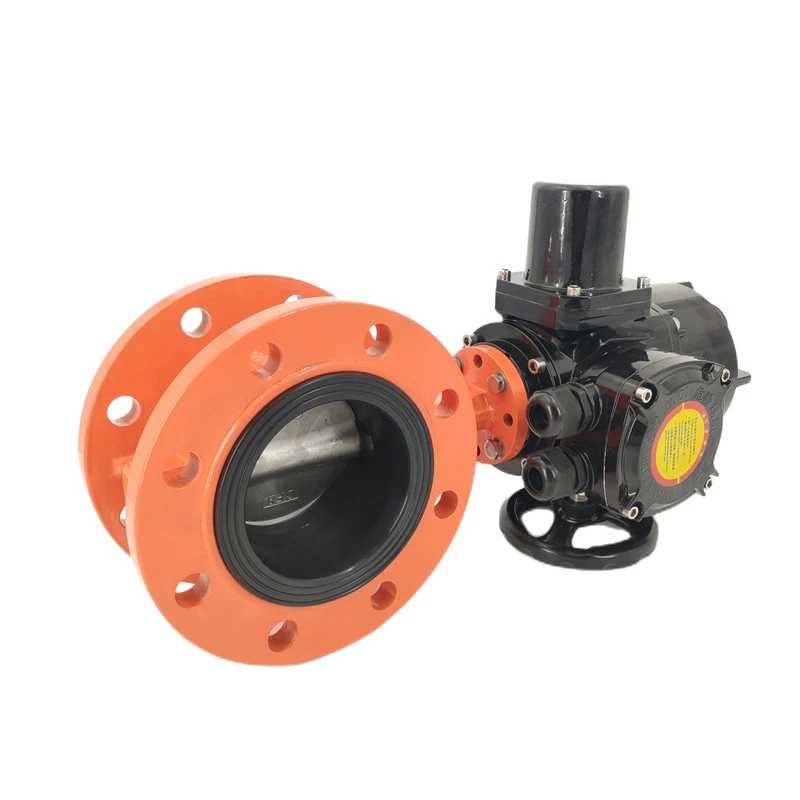

Válvula de mariposa motorizada
¿Qué es la válvula de mariposa motorizada?
Una válvula de mariposa motorizada es un tipo de válvula que utiliza un disco en forma de mariposa para controlar el flujo de fluido a través de una tubería. Se opera con un motor eléctrico, lo que permite un control preciso sobre la apertura y cierre de la válvula. El disco se coloca perpendicular al flujo de fluido cuando la válvula está abierta y paralelo a él cuando la válvula está cerrada. Las válvulas de mariposa motorizadas se utilizan comúnmente en aplicaciones industriales donde es necesario controlar de manera eficiente grandes volúmenes de fluidos, como en plantas de tratamiento de agua y sistemas de climatización.
Ventajas de la válvula de mariposa motorizada
Facilidad de operación
Las válvulas de mariposa motorizadas son muy fáciles de operar. Se pueden controlar de forma remota mediante señales eléctricas o neumáticas, lo que permite a los usuarios ajustar la posición de la válvula a distancia.
Control de procesos mejorado
Las válvulas de mariposa motorizadas se pueden integrar en sistemas automatizados que brindan un control preciso sobre el flujo de fluidos. Esto garantiza que el proceso sea consistente y que los productos sean de alta calidad.
Menos fugas
El funcionamiento motorizado de la válvula elimina la necesidad de realizar ajustes manuales, que a menudo pueden provocar fugas debido a errores del operador. Esto, a su vez, conduce a menores costes de mantenimiento y mejora la fiabilidad de la válvula.
Económico
Las válvulas de mariposa motorizadas ofrecen una solución rentable para el control del flujo de procesos, ya que requieren un mantenimiento mínimo, tienen una larga vida útil y proporcionan un funcionamiento confiable.
¿Por qué elegirnos?
Alta calidad
Nuestros productos se fabrican o ejecutan con estándares muy altos, utilizando los mejores materiales y procesos de fabricación.
Servicio en línea las 24 horas.
Intentamos responder a todas las inquietudes dentro de las 24 horas y nuestros equipos están siempre a su disposición en caso de cualquier emergencia.
Control de calidad
Contamos con personal profesional para monitorear el proceso de producción, inspeccionar los productos y garantizar que el producto final cumpla con los estándares, pautas y especificaciones de nivel de calidad requeridos.
Rica experiencia
Dedicado a un estricto control de calidad y un atento servicio al cliente, nuestro personal experimentado está siempre disponible para analizar sus requisitos y garantizar la completa satisfacción del cliente.
Válvula de mariposa accionada eléctricamente
Las válvulas de mariposa accionadas eléctricamente están diseñadas para proporcionar una regulación del flujo precisa y eficiente. Estas válvulas utilizan un motor eléctrico para operar el disco de la válvula, que se coloca entre dos bridas. Estas válvulas de mariposa se utilizan comúnmente en aplicaciones químicas, farmacéuticas, de tratamiento de agua y de climatización.
Válvula de mariposa accionada hidráulicamente
Las válvulas de mariposa accionadas hidráulicamente se utilizan en aplicaciones donde es necesario controlar fluidos a alta presión. Estas válvulas de mariposa utilizan presión hidráulica para operar el disco de la válvula, que está ubicado entre dos bridas. El actuador hidráulico de la válvula proporciona un control rápido y preciso del flujo, lo que la hace ideal para su uso en las industrias de petróleo y gas, química y de generación de energía.
Válvula de mariposa accionada neumáticamente
Las válvulas de mariposa accionadas neumáticamente están diseñadas para proporcionar un control de flujo rápido y confiable. Estas válvulas utilizan aire comprimido para operar el disco de la válvula, que está ubicado entre dos bridas. Las válvulas de mariposa accionadas neumáticamente se utilizan comúnmente en aplicaciones químicas, farmacéuticas, de alimentos y bebidas, de tratamiento de agua y de climatización.

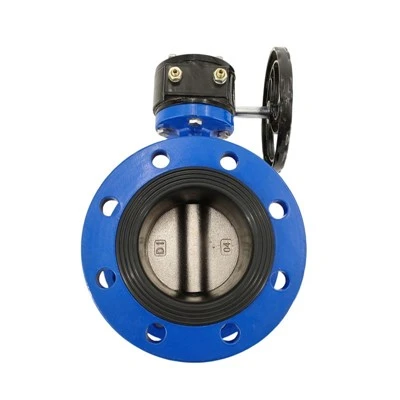

Válvula de mariposa accionada por engranajes
Las válvulas de mariposa operadas por engranajes están diseñadas para aplicaciones donde se requiere un alto torque para operar la válvula. Estas válvulas utilizan un mecanismo de engranajes para operar el disco de la válvula, que se coloca entre dos bridas. Las válvulas de mariposa accionadas por engranajes se utilizan comúnmente en las industrias química, de petróleo y gas y de generación de energía.
Material de la válvula de mariposa motorizada
El material de las válvulas de mariposa motorizadas puede variar según la aplicación específica. El cuerpo y el disco de la válvula pueden estar hechos de acero inoxidable, acero al carbono, hierro u otras aleaciones según la resistencia química y el rango de temperatura requeridos. El asiento de la válvula suele estar hecho de elastómeros como epdm, buna-n o viton para proporcionar un sello hermético. El actuador, que se encarga de abrir y cerrar la válvula, puede estar fabricado en aluminio, acero inoxidable o hierro fundido.
Aplicación de la válvula de mariposa motorizada
Plantas de tratamiento de agua
En las plantas de tratamiento de agua, las válvulas de mariposa motorizadas se utilizan para diferentes propósitos como controlar el flujo de agua, regular la presión y mantener la calidad del agua. Estas válvulas también se utilizan para controlar el flujo en sistemas de riego, piscinas y otras aplicaciones relacionadas con el agua.
Plantas químicas y petroquímicas.
Las válvulas de mariposa motorizadas se utilizan en plantas químicas y petroquímicas para controlar el flujo de productos químicos y petrolíferos. También se utilizan para regular la presión, temperatura y caudal de productos químicos, lo que ayuda a mantener la seguridad y eficiencia de la planta.
Refinerías de petróleo y gas
Las válvulas de mariposa motorizadas desempeñan un papel fundamental en las refinerías de petróleo y gas. Se utilizan para controlar el flujo de diferentes gases, fluidos y productos químicos, lo que ayuda a mantener el equilibrio de presión y temperatura en el sistema. Estas válvulas también se utilizan en tuberías para regular el flujo de petróleo crudo, gas natural y otros productos de hidrocarburos.
Plantas procesadoras de alimentos
Las válvulas de mariposa motorizadas se utilizan en plantas de procesamiento de alimentos para controlar el flujo de diferentes fluidos y gases, incluidos agua, aire y vapor. Estas válvulas ayudan a mantener la calidad y seguridad de los productos alimenticios regulando la temperatura y presión de diferentes etapas de cocción o procesamiento.
sistemas de climatización
Las válvulas de mariposa motorizadas se utilizan en sistemas HVAC para regular el flujo de aire, agua y refrigerante en el sistema. Estas válvulas ayudan a mantener la temperatura, la humedad y el suministro de aire de diferentes partes del edificio, lo que mejora el confort general y la eficiencia energética del sistema.
Proceso de válvula de mariposa motorizada
Selección de componentes de válvula.
El primer paso es seleccionar los distintos componentes que conformarán la válvula. Esto incluye el cuerpo de la válvula, el disco, el vástago, el actuador y accesorios como interruptores de límite, válvulas de solenoide y posicionadores. Estos componentes deben ser compatibles entre sí y estar diseñados para cumplir con los requisitos específicos de la aplicación.
Diseño y fabricación del cuerpo de válvula.
El cuerpo de la válvula suele estar hecho de hierro fundido, acero fundido o acero inoxidable. El diseño del cuerpo de la válvula es fundamental ya que determina el tamaño y la forma del canal de flujo, lo que afecta el caudal y las características de presión de la válvula. El cuerpo de la válvula se fabrica mediante técnicas de fundición o mecanizado.
Montaje de los componentes de la válvula.
Una vez seleccionados y fabricados todos los componentes, se procede al montaje. El disco está unido al vástago, que está conectado al actuador. Los accesorios se instalan y conectan al actuador, que luego se monta en el cuerpo de la válvula.
Calibración y prueba
Antes de que la válvula pueda ponerse en servicio, se debe calibrar y probar para garantizar que funciona correctamente. El actuador está programado para funcionar dentro del rango de control especificado y la válvula se prueba para detectar fugas, caudal adecuado y caída de presión.
Instalación y puesta en marcha
Una vez que la válvula ha sido probada y calibrada, se puede instalar y poner en servicio. La válvula generalmente se instala entre dos bridas en la tubería y se conecta al sistema de control. El sistema de control está configurado y probado para garantizar que la válvula funcione correctamente y cumpla con los requisitos de la aplicación.
Componentes de la válvula de mariposa motorizada
Cuerpo de la válvula
El cuerpo de la válvula es el componente principal de la válvula de mariposa y es responsable de albergar todos los demás componentes. Por lo general, tiene forma circular y está hecho de materiales como hierro fundido, acero inoxidable o acero al carbono.
Desct
El disco es el componente que controla el flujo de fluido a través del cuerpo de la válvula. Es una placa circular plana que está unida a un eje. Cuando el eje gira, el disco gira con él, abriendo o cerrando la válvula.
Sello del vástago
El sello del vástago es un sello ubicado en la parte superior del cuerpo de la válvula por donde entra el eje. Evita que el líquido se escape del cuerpo de la válvula a lo largo del eje.
Brida
La brida es el componente que se utiliza para conectar la válvula a la tubería. Por lo general, está hecho del mismo material que el cuerpo de la válvula y está diseñado para resistir la presión y la temperatura del fluido que fluye a través de la tubería.
focas
Los sellos se utilizan para asegurar un sello hermético entre el cuerpo de la válvula y el disco para evitar fugas. Suelen estar fabricados de caucho o materiales sintéticos y se ubican alrededor del perímetro del disco.
Aspectos
Los cojinetes brindan soporte al eje y al disco, permitiéndoles girar suavemente. Por lo general, están hechos de bronce o acero inoxidable y están montados en el cuerpo de la válvula.
Solenoide
El actuador es el componente que proporciona la fuerza de rotación necesaria para abrir o cerrar la válvula. Puede funcionar con electricidad, aire o presión hidráulica.
Eje
El eje es el componente que conecta el disco al actuador. Suele estar fabricado en acero inoxidable o acero al carbono y está diseñado para soportar el elevado par generado por el actuador.
Mantenimiento de la válvula de mariposa motorizada
Lubricación
Compruebe periódicamente la lubricación de la válvula. El disco y el eje deben lubricarse para evitar la corrosión y garantizar un movimiento adecuado. Utilice el lubricante adecuado recomendado por el fabricante.
Limpieza
Mantenga la válvula limpia eliminando la suciedad, los residuos o la acumulación que se acumule en el disco o dentro de la tubería. Esto se puede hacer limpiando la válvula o usando una solución limpiadora.
Inspección
Inspeccione la válvula con regularidad para identificar cualquier signo de desgaste, como grietas o corrosión. Además, verifique la alineación del disco para garantizar un cierre adecuado y que la válvula no tenga fugas.
Apretando
Verifique los pernos y tuercas que conectan la válvula a la tubería y asegúrese de que estén apretados al par recomendado. Los pernos flojos pueden provocar un mal funcionamiento de la válvula, provocando fugas o daños.
Calibración
Calibre la válvula periódicamente para asegurarse de que se abra y cierre correctamente. La configuración de calibración variará según la aplicación, así que consulte las pautas del fabricante.
mantenimiento de motores
Mantenga el motor que controla la válvula revisando su cableado, escobillas y cojinetes. Reemplace las piezas dañadas y asegúrese de que el motor esté funcionando correctamente.
Instalación adecuada
Una de las precauciones más importantes de las válvulas de mariposa motorizadas es la instalación adecuada. Es fundamental asegurarse de que la válvula esté instalada correctamente y de acuerdo con las instrucciones del fabricante. Una instalación incorrecta puede provocar fugas, atascos o incluso fallos repentinos de la válvula, lo que puede provocar graves problemas en un proceso industrial. Por lo tanto, es importante asegurarse de que la válvula sea instalada por un profesional calificado.
Mantenimiento regular
Otra precaución importante es el mantenimiento regular. Las válvulas de mariposa motorizadas deben inspeccionarse y mantenerse periódicamente para garantizar que funcionen correctamente. Esto incluye inspeccionar el cuerpo de la válvula, el disco, el vástago, los sellos y los cojinetes para detectar signos de desgaste o daño. Si se identifica algún problema, se debe abordar inmediatamente antes de que cause más daños o provoque una falla de la válvula.
Ajuste adecuado
Las válvulas de mariposa motorizadas deben ajustarse adecuadamente para garantizar que funcionen de manera precisa y eficiente. Los ajustes incorrectos pueden causar que la válvula funcione mal o falle. Es importante asegurarse de que la válvula esté ajustada de acuerdo con las pautas del fabricante y que se revise periódicamente para garantizar que permanezca correctamente ajustada.
Límites de temperatura y presión.
Las válvulas de mariposa motorizadas tienen límites específicos de temperatura y presión que pueden soportar. Es importante asegurarse de que la válvula esté diseñada para la temperatura y presión específicas del fluido o gas que se utiliza para controlar. El uso de una válvula fuera de sus límites de temperatura o presión puede provocar que falle, lo que puede ser peligroso para los trabajadores y el equipo.
Equipo de seguridad adecuado
Cuando se trabaja con válvulas de mariposa motorizadas, siempre se debe utilizar el equipo de seguridad adecuado. Esto incluye guantes, gafas y ropa protectora. Esto protegerá a los trabajadores de lesiones en caso de accidente.
Cómo elegir la válvula de mariposa motorizada
Tamaño y tipo de válvula
El primer paso para seleccionar una válvula de mariposa motorizada es determinar el tamaño y tipo de válvula que necesita. El tamaño de la válvula debe estar determinado por el caudal que debe controlarse o regularse. El tipo de válvula debe seleccionarse en función de los requisitos de la aplicación, como el tipo de fluido, el rango de temperatura y la presión nominal.
Tipo de actuador
El siguiente factor a considerar es el tipo de actuador que se utilizará para controlar la válvula. Hay tres tipos principales de actuadores: eléctricos, neumáticos e hidráulicos. La elección del actuador dependerá de los requisitos de la aplicación, como la velocidad y el par necesarios para el accionamiento, la disponibilidad de la fuente de alimentación y el entorno en el que funcionará la válvula.
Opciones de personalización
Otro factor importante a considerar son las opciones de personalización disponibles con la válvula de mariposa motorizada. Dependiendo de los requisitos de la aplicación, es posible que necesite personalizar la válvula con características como un mecanismo a prueba de fallas, retroalimentación de posición y control de velocidad. Es importante considerar qué opciones de personalización están disponibles y cómo afectarán el rendimiento y el costo de la válvula.
Materiales de construcción
El material de construcción de la válvula también es una consideración importante. El material debe elegirse en función del tipo de fluido que fluirá a través de la válvula y los requisitos de temperatura y presión. Los materiales comunes utilizados en la construcción de válvulas de mariposa motorizadas incluyen acero inoxidable, acero al carbono y PVC.
Cómo instalar una válvula de mariposa motorizada
preparar los materiales
Antes de instalar la válvula de mariposa motorizada, asegúrese de tener todas las herramientas y materiales necesarios. Esto incluye la válvula de mariposa motorizada, los accesorios de montaje y cualquier adhesivo o sujetador necesario. Es importante consultar las recomendaciones del fabricante para herramientas y materiales específicos, ya que pueden variar según el tipo y la marca de válvula de mariposa motorizada.
Localice el área de instalación
Identifique la ubicación donde se instalará la válvula de mariposa motorizada y asegúrese de que el área esté limpia y libre de escombros. Si la válvula de mariposa motorizada se instala en una tubería, asegúrese de que la tubería esté limpia y libre de obstrucciones o bloqueos.
Montar la válvula de mariposa motorizada.
Ensamble la válvula de mariposa motorizada alineando el cuerpo de la válvula, el casquete y los asientos. Atornille el capó al cuerpo de la válvula y asegúrese de que esté bien sujeto. Alinee los asientos del cuerpo de la válvula e inserte la tubería o los accesorios en el cuerpo de la válvula.
Instale la válvula de mariposa motorizada.
Instale la válvula de mariposa motorizada alineándola con la tubería o los accesorios y colocándola en la ubicación deseada. Aplique presión a la válvula de mariposa motorizada para asentar los asientos y asegúrese de que la válvula esté colocada correctamente. Utilice el adhesivo o los sujetadores necesarios para asegurar la válvula de mariposa motorizada en su lugar y asegúrese de que la válvula esté nivelada y aplomada.
Principio de funcionamiento Válvula de mariposa motorizada
El principio de funcionamiento de una válvula de mariposa motorizada se basa en el uso de un motor eléctrico para accionar la apertura y el cierre de la válvula. La válvula de mariposa motorizada es un tipo de válvula automática que utiliza señales eléctricas para controlar el flujo de fluido a través de una tubería o sistema. Por lo general, consta de un cuerpo de válvula, un motor, una caja de cambios y un eje de transmisión. El cuerpo de la válvula es una carcasa cilíndrica que alberga el mecanismo de la válvula y el motor es un pequeño motor eléctrico que está montado dentro del cuerpo de la válvula. La caja de cambios es un conjunto de engranajes que conecta el motor al mecanismo de válvulas y el eje de transmisión es una varilla que se extiende desde el motor hasta el mecanismo de válvulas.
