Válvula de mariposa neumática
¿Qué es la válvula de mariposa neumática?
Una válvula de mariposa neumática es un tipo de válvula que utiliza presión de aire para controlar el flujo de fluidos a través de una tubería o tubo. Consiste en un disco o plato que gira alrededor de un eje central para controlar la cantidad de fluido que pasa por la válvula. La válvula generalmente se opera a través de un actuador neumático que abre o cierra la válvula según los cambios en la presión del aire.
Ventajas de la válvula de mariposa neumática
Operación rápida y fácil
Las válvulas de mariposa neumáticas se pueden abrir o cerrar rápida y fácilmente con solo girar una manija o presionar un botón. Esto los hace ideales para aplicaciones donde los tiempos de respuesta rápidos son críticos, como en situaciones de emergencia.
Bajo mantenimiento
Con menos piezas que la mayoría de los otros tipos de válvulas, las válvulas de mariposa neumáticas requieren menos mantenimiento y tienen menos probabilidades de fallar. También son menos susceptibles al desgaste, la corrosión y las fugas.
Diseño simple
Las válvulas de mariposa neumáticas tienen un diseño simple, lo que las hace fáciles de instalar e integrar en sistemas existentes. También ocupan menos espacio que otros tipos de válvulas, lo que las hace ideales para aplicaciones donde el espacio es limitado.
Opciones de interruptor de límite
Las válvulas de mariposa neumáticas pueden equiparse con interruptores de límite que brindan retroalimentación sobre la posición de la válvula, lo que permite un mejor control y automatización del proceso.
¿Por qué elegirnos?
Alta calidad
Nuestros productos se fabrican o ejecutan con estándares muy altos, utilizando los mejores materiales y procesos de fabricación.
Servicio en línea las 24 horas.
Intentamos responder a todas las inquietudes dentro de las 24 horas y nuestros equipos están siempre a su disposición en caso de cualquier emergencia.
Control de calidad
Contamos con personal profesional para monitorear el proceso de producción, inspeccionar los productos y garantizar que el producto final cumpla con los estándares, pautas y especificaciones de nivel de calidad requeridos.
Rica experiencia
Dedicado a un estricto control de calidad y un atento servicio al cliente, nuestro personal experimentado está siempre disponible para analizar sus requisitos y garantizar la completa satisfacción del cliente.

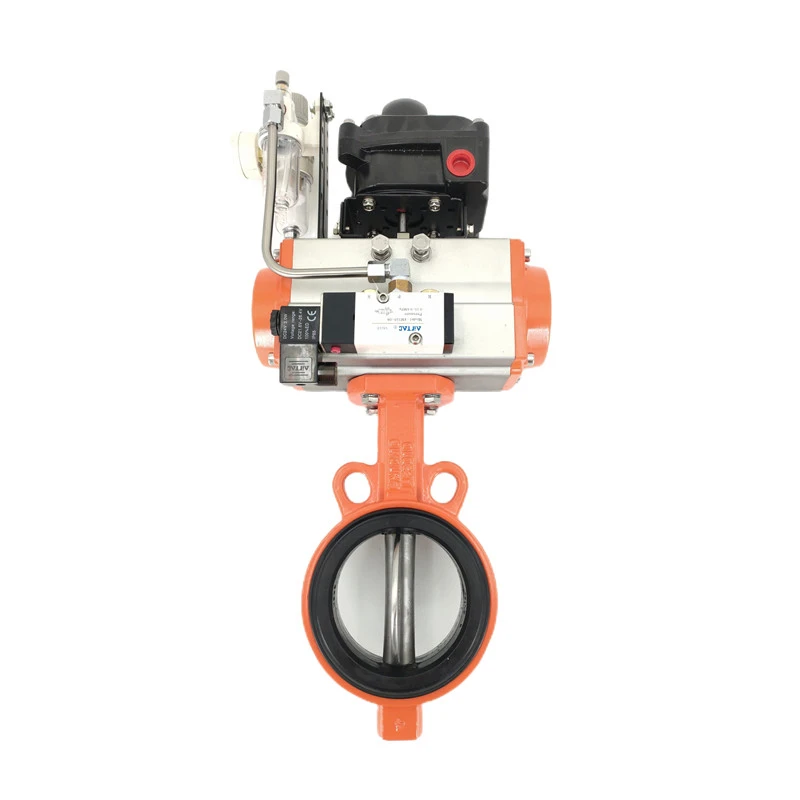

Válvula de mariposa tipo wafer
La válvula de mariposa estilo wafer es el tipo más común de válvula de mariposa que se utiliza en la mayoría de las aplicaciones. Esta válvula está intercalada entre dos bridas, lo que facilita su instalación entre tuberías. El disco de la válvula está colocado en el centro de la tubería y se puede abrir o cerrar con un cuarto de vuelta del actuador. Este tipo de válvula se utiliza en aplicaciones de media presión y baja temperatura.
Válvula de mariposa estilo lug
Las válvulas de mariposa estilo orejeta son similares en diseño a las válvulas estilo wafer, pero tienen orejetas en el cuerpo de la válvula que se pueden usar para asegurar la válvula a la tubería. Estas orejetas tienen rosca y se utilizan pernos para sujetar la válvula a la tubería. Las válvulas tipo lug se utilizan en aplicaciones de alta presión y requieren menos espacio para su instalación que las válvulas estilo wafer.

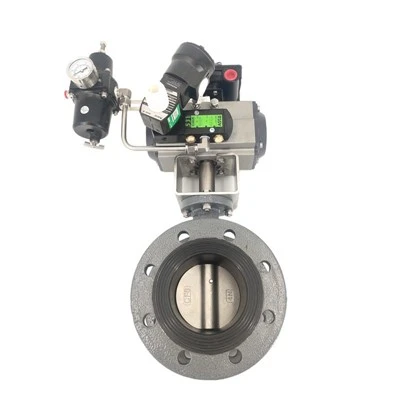

Válvula de mariposa con brida
La válvula de mariposa con brida es similar a la válvula tipo oblea, pero tiene bridas en ambos lados que se pueden atornillar a la tubería. Este tipo de válvula se utiliza en aplicaciones de alta presión y alta temperatura donde la válvula debe estar conectada de forma segura a la tubería.
Válvula de mariposa de alto rendimiento
Las válvulas de mariposa de alto rendimiento están diseñadas para aplicaciones más exigentes donde es necesario un cierre hermético. Estas válvulas utilizan asientos metálicos en lugar de elastómeros y pueden soportar temperaturas y presiones más altas que las válvulas de mariposa estándar. Las válvulas de mariposa de alto rendimiento se utilizan en industrias como la generación de energía, el petróleo y el procesamiento químico.
Material de la válvula de mariposa neumática
El material utilizado para las válvulas de mariposa neumáticas varía según la aplicación específica. Generalmente, los cuerpos de las válvulas de mariposa están hechos de hierro fundido, hierro dúctil, acero al carbono, acero inoxidable o plástico. Los materiales de sellado del asiento y del disco pueden incluir epdm, nbr, ptfe, metal o combinaciones de estos materiales. La elección del material depende de factores como la temperatura, la presión, el medio, el entorno corrosivo y los requisitos de higiene.
Aplicación de la válvula de mariposa neumática
Industrias químicas
Las válvulas de mariposa neumáticas se utilizan ampliamente en las industrias químicas para controlar el flujo de productos químicos y disolventes. En estas aplicaciones, las válvulas se utilizan para evitar que los productos químicos se escapen o fluyan en la dirección incorrecta, lo que puede causar problemas graves como contaminación o accidentes.
Industrias farmacéuticas
Las válvulas de mariposa neumáticas también se utilizan en la industria farmacéutica para controlar el flujo de fluidos y gases en diversos procesos. En estas aplicaciones, las válvulas se utilizan para mantener estrictas condiciones sanitarias y evitar cualquier contaminación de los productos.
Industrias de alimentos y bebidas
Las válvulas de mariposa neumáticas se utilizan ampliamente en las industrias de alimentos y bebidas para controlar el flujo de fluidos en diferentes procesos como mezcla, envasado y limpieza. Estas válvulas están diseñadas para cumplir con los estrictos estándares sanitarios requeridos en estas industrias.
Industrias de climatización
Las válvulas de mariposa neumáticas se utilizan en sistemas HVAC (calefacción, ventilación y aire acondicionado) para regular el flujo de aire y agua. En estas aplicaciones, las válvulas se utilizan para controlar los niveles de temperatura y humedad en diferentes zonas del edificio.
Plantas de tratamiento de agua
Las válvulas de mariposa neumáticas se utilizan en plantas de tratamiento de agua para controlar el flujo de agua y productos químicos en diversos procesos como filtración, desinfección y sedimentación. Estas válvulas están diseñadas para resistir ambientes corrosivos y garantizar un funcionamiento confiable.
Industrias del petróleo y el gas
Las válvulas de mariposa neumáticas se utilizan en las industrias del petróleo y el gas para controlar el flujo de fluidos y gases en diversos procesos, como perforación, refinación y transporte. Estas válvulas están diseñadas para soportar altas presiones y temperaturas y garantizar un funcionamiento seguro y confiable.
Apertura de la válvula
Para abrir la válvula, el actuador recibe una señal del sistema de control, que luego aplica presión de aire al cilindro. El cilindro convierte esta presión en movimiento lineal, que empuja contra el vástago de la válvula, haciendo que el disco gire en el sentido de las agujas del reloj y, por lo tanto, se abre la válvula.
Regulando el flujo
Una vez abierta la válvula, regula el flujo controlando el ángulo del disco. El disco se puede girar hasta 90 grados para abrir o cerrar completamente la válvula, o cualquier posición intermedia para permitir el flujo regulado.
Dirigiendo el flujo
El disco de la válvula puede diseñarse para dirigir el flujo del fluido a través de la tubería. Por ejemplo, se puede moldear el disco para garantizar que el flujo se dirija de un lado de la válvula al otro, reduciendo la turbulencia y minimizando el impacto del flujo en la tubería.
Cerrando la válvula
Para cerrar la válvula, el actuador neumático recibe otra señal que luego reduce la presión del aire en el cilindro. El resorte dentro del actuador empuja el vástago de la válvula de regreso a su posición original, lo que hace que el disco gire en sentido antihorario, cerrando así la válvula.
Supervisión
Además de regular el flujo del fluido, la válvula también puede proporcionar retroalimentación al sistema de control sobre las condiciones del proceso. Por ejemplo, puede indicar la posición de la válvula, la presión dentro de la tubería y la temperatura.
Componentes de la válvula de mariposa neumática
Cuerpo
El cuerpo de la válvula es la carcasa exterior que alberga los demás componentes. Suele estar fabricado en hierro fundido, acero inoxidable o plástico, según la aplicación.
Desct
El disco es el componente circular plano que regula el flujo de fluidos, gases y lodos. Suele estar fabricado de metal o materiales sintéticos como ptfe o epdm.
Provenir
El vástago es el componente que conecta el disco al actuador. Controla el movimiento del disco y puede diseñarse para diversas condiciones de funcionamiento, como alta presión o alta temperatura.
Solenoide
El actuador es el componente de la válvula que controla la apertura y el cierre del disco. Por lo general, funciona con aire comprimido o gas y puede operarse de forma remota o manual.
focas
Los sellos son los componentes que evitan fugas alrededor de la válvula. Por lo general, están hechos de caucho u otros elastómeros y están diseñados para resistir el fluido o gas específico que fluye a través de la válvula.
Aspectos
Los rodamientos son los componentes que sostienen el vástago y el disco y les permiten girar suavemente. Por lo general, están hechos de metal o plástico y están diseñados para una baja fricción para reducir el desgaste.
Mantenimiento de la válvula de mariposa neumática
Compruebe periódicamente los asientos de las válvulas.
Los asientos de la válvula son responsables de sellar la válvula y evitar fugas. Si los asientos de las válvulas se dañan o desgastan, pueden producirse fugas. Es importante comprobar periódicamente el desgaste de los asientos de las válvulas para evitar fugas.
Lubricar la válvula
Lubricar la válvula de mariposa neumática ayuda a prevenir la corrosión y reduce el desgaste de las piezas móviles. Utilice un lubricante de alta calidad que sea compatible con el material de la válvula.
Inspeccionar el actuador
El actuador es responsable de abrir y cerrar la válvula. Inspeccione periódicamente el actuador para detectar signos de daño o desgaste. Asegúrese de que el actuador esté funcionando correctamente probando su funcionamiento periódicamente.
Limpiar el cuerpo de la válvula.
Es importante limpiar el cuerpo de la válvula con regularidad para evitar la acumulación de sedimentos o residuos. Utilice un detergente suave y agua para limpiar el cuerpo de la válvula.
Compruebe el suministro de aire
El suministro de aire es fundamental para el funcionamiento de la válvula de mariposa neumática. Asegúrese de que el suministro de aire esté limpio y seco, y que la presión esté dentro del rango recomendado.
Pruebe la válvula
Es importante realizar pruebas periódicas a la válvula de mariposa neumática para garantizar que esté funcionando correctamente. Pruebe la válvula al menos una vez al año para asegurarse de que esté funcionando correctamente.
Instalación
Es fundamental asegurarse de que la válvula esté instalada correctamente. La válvula debe instalarse en un ambiente limpio y seco y no debe exponerse a temperaturas extremas, luz solar ni gases corrosivos/contaminados.
Entorno operativo
El entorno operativo debe estar libre de obstrucciones, residuos o cualquier otro material que pueda obstaculizar el buen funcionamiento de la válvula. Además, las válvulas no deben estar sujetas a alta presión, cambios repentinos de presión o altos caudales, ya que esto puede dañar la válvula.
Mantenimiento regular
El mantenimiento regular de la válvula es esencial para su buen funcionamiento y su larga vida útil. La válvula debe limpiarse y lubricarse periódicamente y cualquier pieza desgastada o dañada debe reemplazarse de inmediato.
Equipo de seguridad
Asegúrese siempre de que los operadores usen el equipo de seguridad adecuado mientras manipulan y operan la válvula. Esto puede incluir guantes, protección para ojos/oídos y máscaras respiratorias para evitar lesiones o exposición a partículas peligrosas.
Apagado de emergencia
La válvula debe estar equipada con un mecanismo de cierre de emergencia, que pueda activarse en caso de cualquier mal funcionamiento o emergencia. Este mecanismo asegura que la válvula se cierre automáticamente, evitando cualquier daño al sistema.
Tamaño y tipo de válvula
Lo primero que debe hacer es determinar el tamaño y tipo de válvula de mariposa que necesita. Considere el caudal, la presión y la temperatura del medio que está manipulando, así como el tamaño de la tubería y el tipo de conexión. Las válvulas de mariposa vienen en una variedad de tamaños, desde unas pocas pulgadas hasta varios pies de diámetro. Los tipos más comunes de válvulas de mariposa son las de oblea, de orejeta y de brida.
Material
Elija un material de válvula que sea compatible con los medios que manipulará. Los materiales comunes incluyen acero inoxidable, acero al carbono, hierro fundido y plástico. Factores como la temperatura, la presión y la composición química del medio pueden afectar la elección del material.
Actuador de válvula
Un actuador neumático es una de las opciones más populares para válvulas de mariposa. Utiliza aire comprimido para abrir y cerrar la válvula, lo que la hace ideal para procesos automatizados. Considere el tamaño y tipo de actuador necesario para garantizar el funcionamiento adecuado de la válvula. Los actuadores están disponibles en varios tamaños, desde pequeños hasta grandes, y pueden ser de doble acción o de retorno por resorte.
Requisitos de par
El par requerido para abrir y cerrar la válvula es otra consideración crítica. Asegúrese de seleccionar una válvula con suficiente torque para manejar la presión y el caudal requeridos. Un par insuficiente puede hacer que la válvula no se cierre completamente, lo que provoca fugas, mientras que un par excesivo puede causar daños mecánicos a la válvula o al actuador.
Certificación y cumplimiento
Verifique que la válvula cumpla con los estándares industriales relevantes, como el instituto americano del petróleo (api) o la organización de estándares internacionales (iso). Busque marcas de certificación para garantizar que la válvula cumpla con estos estándares y pueda manejar los medios y condiciones específicos en los que se utilizará.
Mantenimiento y reparación
Elija una válvula que sea fácil de mantener y reparar. La válvula debe tener piezas sencillas y accesibles que puedan sustituirse fácilmente en caso de daño o desgaste. Si es posible, busque válvulas que tengan una vida útil prolongada y requieran un mantenimiento mínimo.
Cómo instalar una válvula de mariposa neumática
preparar los materiales
Antes de instalar la válvula de mariposa neumática, asegúrese de tener todas las herramientas y materiales necesarios. Esto incluye la válvula de mariposa neumática, los accesorios de montaje y cualquier adhesivo o sujetador necesario. Es importante consultar las recomendaciones del fabricante para herramientas y materiales específicos, ya que pueden variar según el tipo y la marca de válvula de mariposa neumática.
Localice el área de instalación
Identifique la ubicación donde se instalará la válvula de mariposa neumática y asegúrese de que el área esté limpia y libre de residuos. Si la válvula de mariposa neumática se instala en una tubería, asegúrese de que la tubería esté limpia y libre de obstrucciones o bloqueos.
Montar la válvula de mariposa neumática.
Ensamble la válvula de mariposa neumática alineando el cuerpo de la válvula, el casquete y los asientos. Atornille el capó al cuerpo de la válvula y asegúrese de que esté bien sujeto. Alinee los asientos del cuerpo de la válvula e inserte la tubería o los accesorios en el cuerpo de la válvula.
Instale la válvula de mariposa neumática.
Instale la válvula de mariposa neumática alineándola con la tubería o los accesorios y colocándola en la ubicación deseada. Aplique presión a la válvula de mariposa neumática para asentar los asientos y asegúrese de que la válvula esté colocada correctamente. Utilice el adhesivo o los sujetadores necesarios para asegurar la válvula de mariposa neumática en su lugar y asegúrese de que la válvula esté nivelada y aplomada.
Principio de funcionamiento Válvula de mariposa neumática
La válvula de mariposa neumática es una válvula operada manualmente que utiliza un actuador neumático para controlar el flujo de fluido a través de una tubería o sistema. Por lo general, consta de un cuerpo de válvula, una manija, un capó y un actuador neumático. El cuerpo de la válvula es una carcasa cilíndrica que alberga el mecanismo de la válvula y la manija es un componente en forma de cuña que se usa para abrir y cerrar la válvula. . El casquete es un componente similar a un manguito que se asienta sobre el cuerpo de la válvula y forma un sello entre el cuerpo de la válvula y la tubería o los accesorios. El actuador neumático es un componente cilíndrico que está unido al cuerpo de la válvula y contiene un pistón que se activa mediante aire comprimido.
