Válvula de mariposa neumática de acción simple con abrazadera y respaldo suave

Modelo del producto: RD671X-16Q
Material del cuerpo de la válvula: Hierro dúctil/WCB/304/316L, etc.
Material de la placa de la válvula: 304/316L/2507/1.4529/C958, etc.
Material del sello: EPDM/NBR/PTFE/X7, etc.

Envíeconsulta

Introducción del producto

Soft Back Single Acting Pneumatic Clamp Butterfly Valve

Modelo del Producto	RD671X-16Q
Material del cuerpo de la válvula	Hierro dúctil/WCB/304/316L, etc.
Material de la placa de la válvula	304/316L/2507/1.4529/C958, etc.
Material del sello	1. Material: Acero inoxidable. 2. Material: Acero inoxidable.
Material del vástago de la válvula	2r13/304/316, etc.
Nivel de presión	PN10, PN16, 150LB, etc.
Usando la temperatura	Según la temperatura máxima del material de sellado, se puede seleccionar por debajo de los 200 grados.
Modo conductor	AT de doble efecto/ATE de simple efecto, opcional
Accesorios	Filtro, dispositivo de respuesta, electroválvula, mecanismo manual, posicionador, opcional

Pantalla del producto

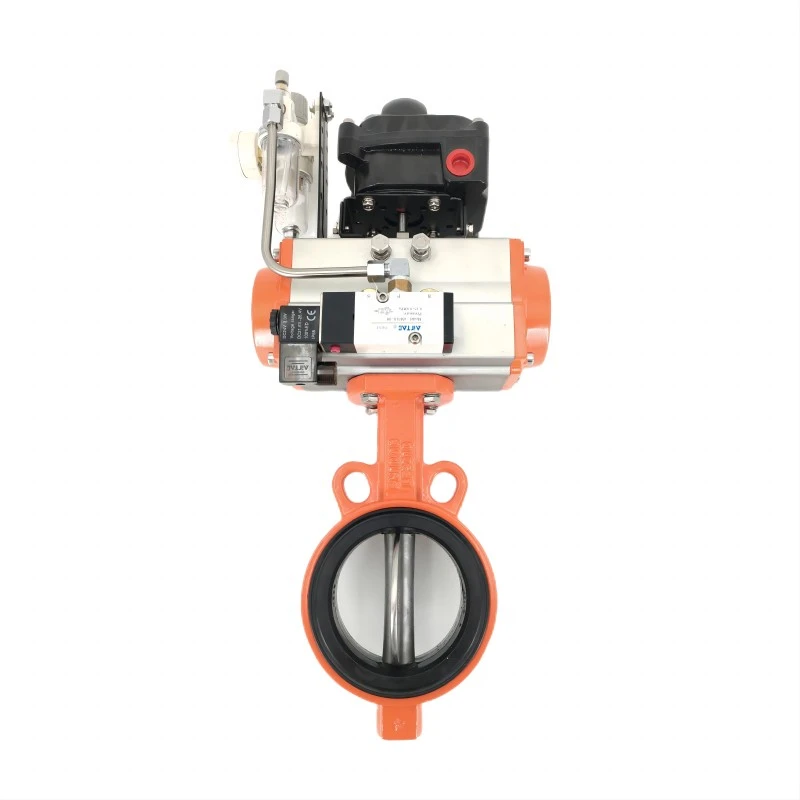

Soft Back Single Acting Pneumatic Clamp Butterfly Valve show

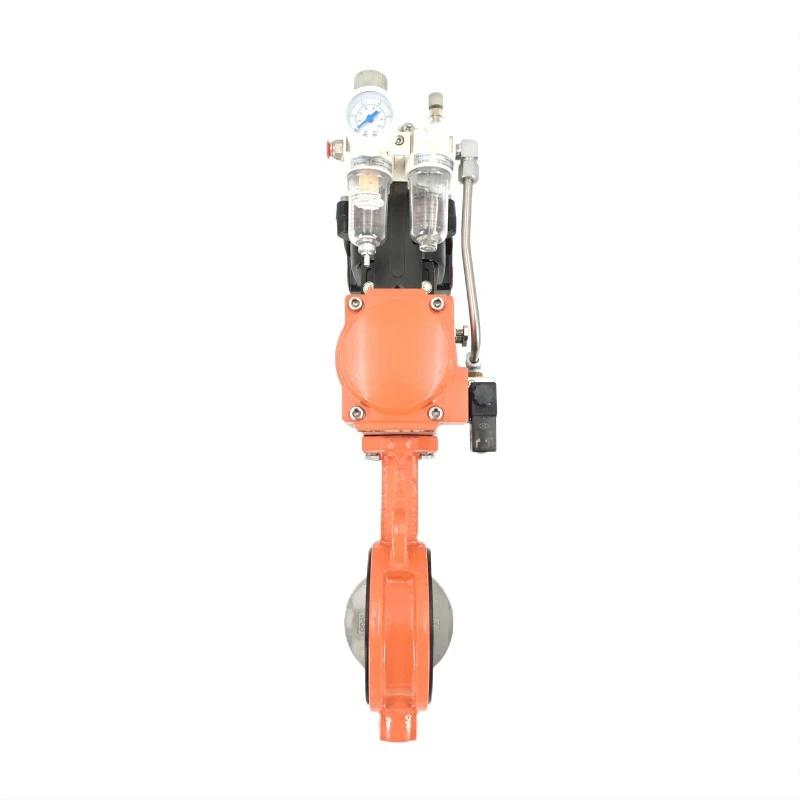

Soft Back Single Acting Pneumatic Clamp Butterfly Valve detail

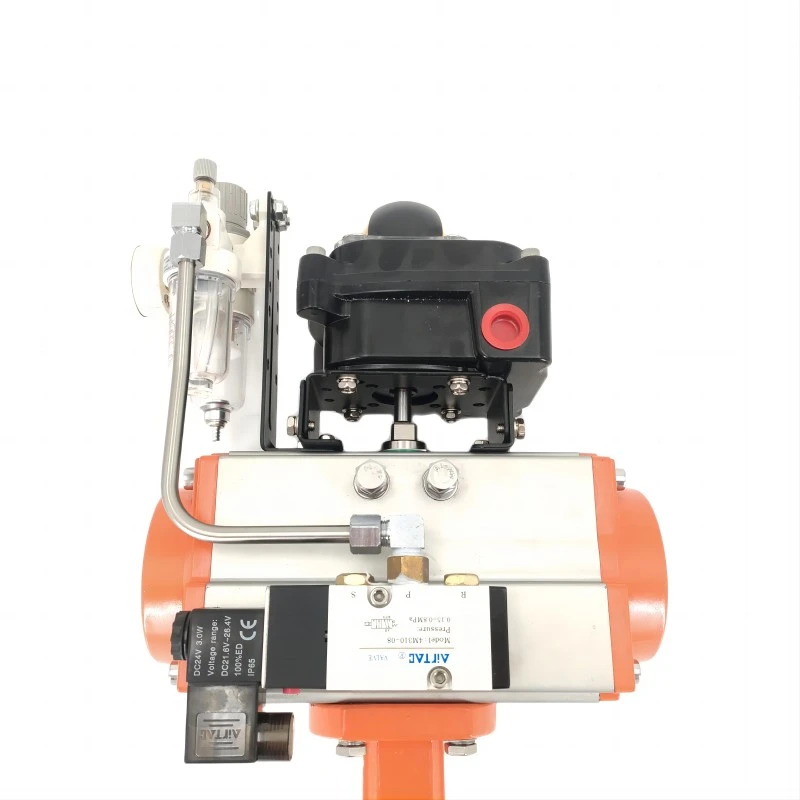

Soft Back Single Acting Pneumatic Clamp Butterfly Valve back

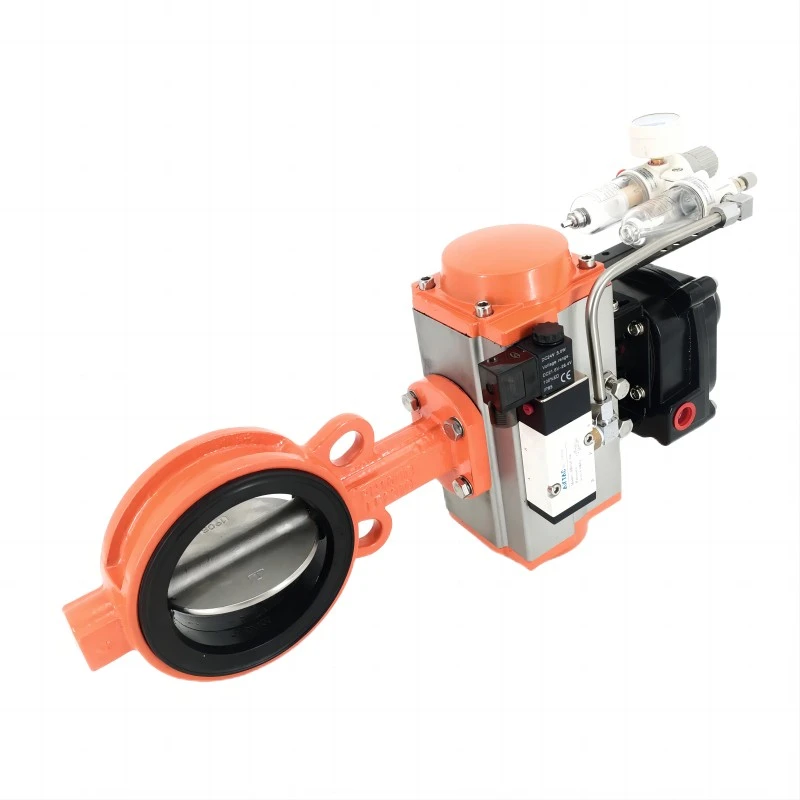

Soft Back Single Acting Pneumatic Clamp Butterfly Valve side

presentación detallada del producto

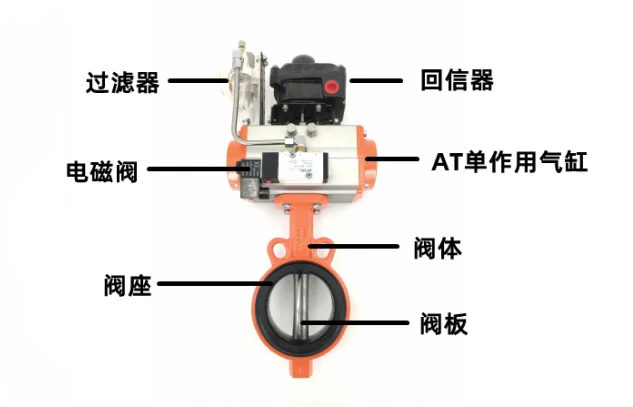

Conducir

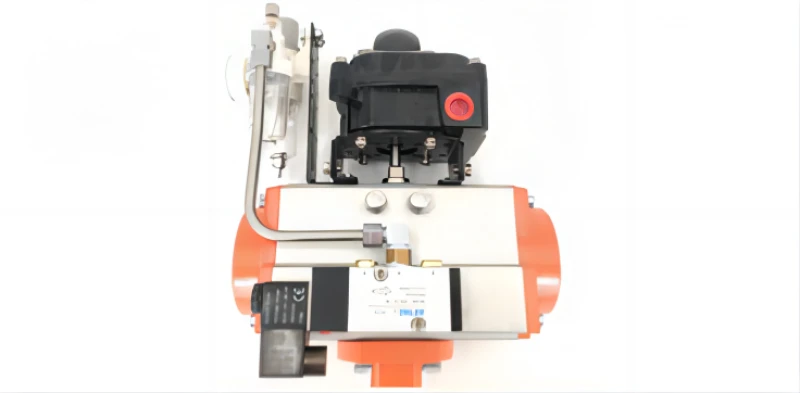

Actuador neumático de simple efecto AT
Incluye dispositivo de respuesta, filtro, válvula solenoide.
Carcasa de aleación de aluminio, duradera.

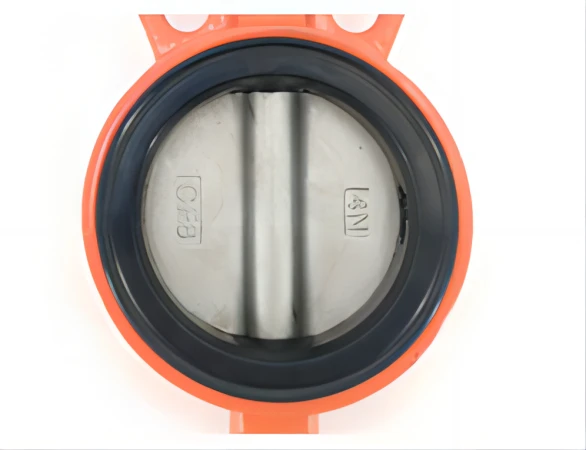

Material de sellado, placa de válvula, asiento de válvula

El sello EPDM tiene un buen rendimiento de sellado, resistencia al desgaste y resistencia a la corrosión leve.

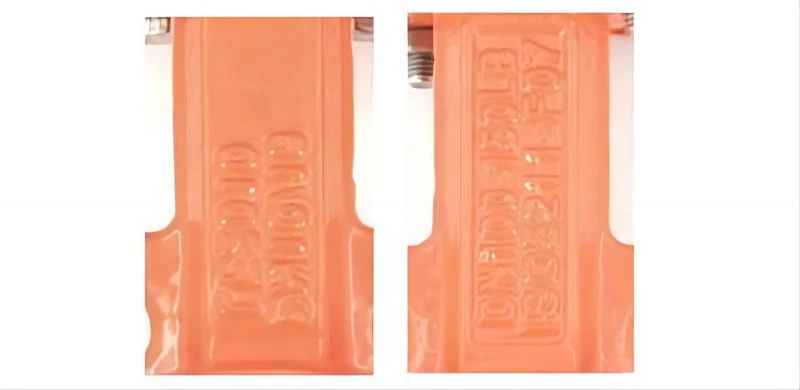

Cuerpo de válvula sólido pesado estándar nacional, fuerte y duradero.
Fundición transparente, pintura de alta calidad.
Placa de válvula sin pasador, elimina la corrosión del pasador.

Estándar de conexión

Norma nacional PN10/PN16
Estándar americano 150LB
Estándar japonés 5K/10K

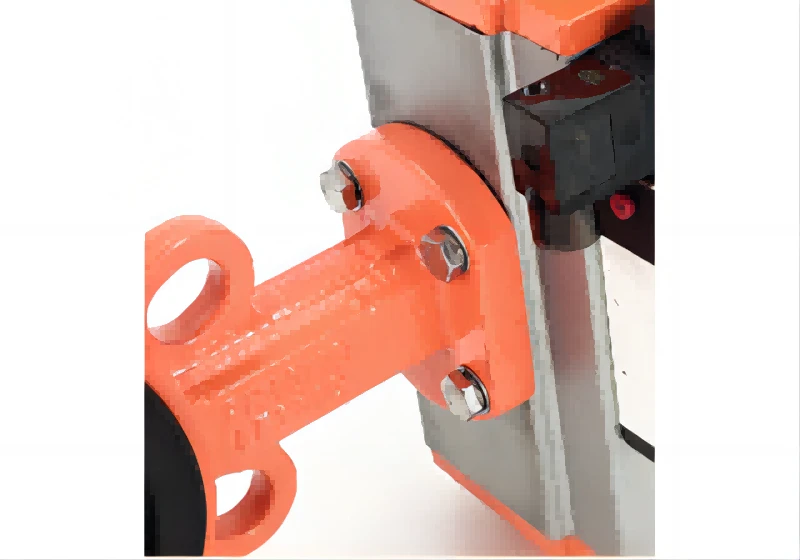

Sujetadores

Los sujetadores están hechos de acero inoxidable 201.
Resistente a la corrosión y duradero.

Ventajas de la válvula de mariposa de respaldo suave

1. Asiento de válvula
En comparación con el asiento de la válvula de mariposa común, el asiento de la válvula de mariposa de respaldo blando es muy fácil de desmontar.
No es necesario utilizar maquinaria grande, solo se necesita mano de obra y un destornillador.
2. Par motor
En comparación con el asiento de la válvula de mariposa común, el torque de la válvula de mariposa de respaldo suave es más ligero.
3. Cost
Las válvulas de mariposa de sellado blando generalmente se reemplazan debido al envejecimiento o desgaste del caucho.
La válvula entera
Pero las válvulas de mariposa con respaldo blando solo necesitan reemplazar el asiento de la válvula y la válvula para poder reutilizarse, lo que reduce en gran medida
Costes para el cliente
4. Estándar de conexión
La brida superior adopta el estándar de conexión 5211, que es adecuado para países nacionales y extranjeros.
5. Vástago de la válvula
Las válvulas de mariposa de la serie Soft Back están todas conectadas con un eje cuadrado a 45 grados y el vástago de la válvula está estresado de manera más uniforme.
Aumentando enormemente la vida útil.
