Las válvulas de mariposa se pueden clasificar de varias maneras según diversas dimensiones, como estructura, rendimiento de sellado y método de actuación. Las tres clasificaciones más comunes y sus correspondientes tipos son las siguientes:
1, Clasificación por tipo de sellado (una de las categorías más importantes)
•Válvulas de mariposa con sello-suave
￮El par de sellado está compuesto de un material elástico (como caucho, teflón, etc.) y metal. El sellado se consigue mediante la deformación del material elástico,lo que resulta en un excelente rendimiento de sellado(La fuga suele ser inferior o igual al 0,01%). Son adecuados para su uso con medios no-corrosivos como agua, aire y aceite, pero con altos requisitos de fugas.
￮Desventajas: Resistencia limitada a la temperatura y la presión (los sellos de goma generalmente tienen una resistencia a la temperatura inferior o igual a 120 grados, teflón inferior o igual a 200 grados) y son susceptibles a la corrosión de medios como ácidos fuertes y álcalis.
•Válvulas de mariposa con sello duro-
￮El par de sellado está compuesto de metal y metal (como acero inoxidable y acero fundido). El mecanizado de precisión garantiza un ajuste perfecto entre las superficies de sellado. Ofrecen una fuerte resistencia a la temperatura y la presión (temperaturas de hasta 425 grados y presiones de hasta PN40 y superiores), lo que los hace adecuados para su uso con medios corrosivos y de alta-temperatura y alta-presión, como vapor, aguas residuales y soluciones ácidas y alcalinas. Desventajas: El rendimiento del sellado es ligeramente inferior al de los sellos blandos (la fuga suele ser inferior o igual al 0,1%) y se requiere una mayor precisión de mecanizado.
2, Clasificación por tipo estructural (basada en el método de conexión del disco)
•Válvula de mariposa con sello central
￮El eje de rotación del disco está ubicado en la línea central de la trayectoria del flujo. Cuando está cerrado, el disco hace contacto completamente con el asiento de la válvula, logrando un sello. Esta estructura simple y su bajo costo son beneficiosos, pero debido a que el disco está sujeto a importantes fuerzas de impacto del medio, es adecuado para tuberías de baja-presión y pequeño-diámetro (generalmente DN menor o igual a 200 mm), como tuberías de drenaje y suministro de agua residencial.
•Válvulas de mariposa excéntricas
￮El eje de rotación del disco está desplazado del centro y viene en varias configuraciones excéntricas (como excéntrica simple, doble y triple):
￮Excéntrica única: el eje está desplazado de la superficie de sellado, lo que reduce la fricción entre el disco y el asiento y aumenta la vida útil. Adecuado para aplicaciones de media y baja presión.
￮Doble excéntrica: El eje está desplazado tanto del centro como de la superficie de sellado, lo que reduce aún más la fricción y facilita la apertura y el cierre. Ampliamente aplicable.
￮Triple excéntrica: basada en la configuración de doble excéntrica, se agrega un desplazamiento angular para lograr una apertura y cierre de "fricción cero" entre el disco y el asiento. Este es el diseño principal para válvulas de mariposa de sello duro-y es adecuado para alta-presión, alta-temperatura y gran-diámetro.
Tuberías (DN Mayor o igual a 300mm).
3, Clasificación por método de accionamiento (basado en el método de operación)
•Válvulas de mariposa manuales
￮Operado manualmente mediante un volante, manija o mecanismo de tornillo sin fin. Presentan una estructura simple y un bajo costo, lo que los hace adecuados para aplicaciones de pequeño-diámetro y baja-frecuencia (como mantenimiento de tuberías pequeñas y válvulas civiles).

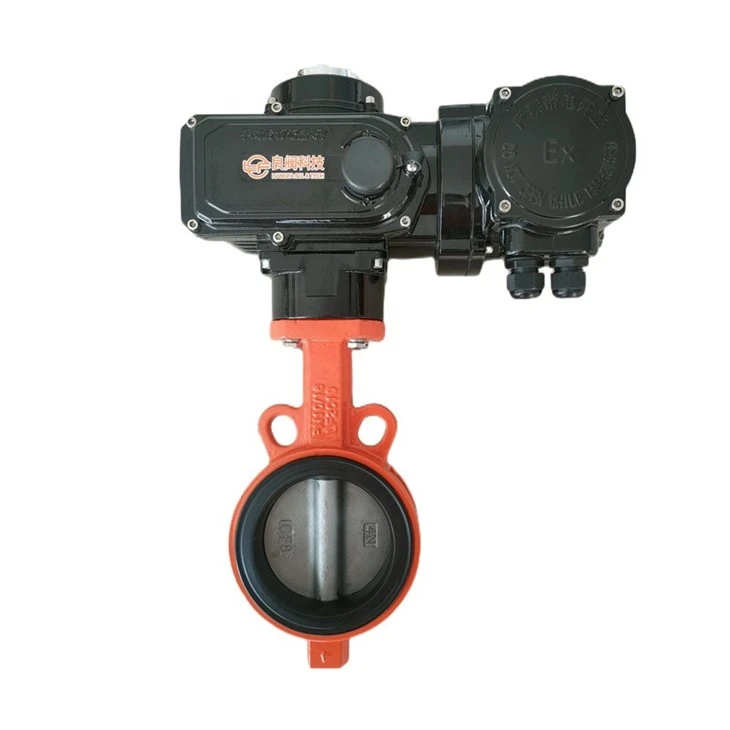

•Válvulas de mariposa eléctricas
￮Alimentados por un actuador eléctrico (motor-engranaje/turbina impulsado), permiten control remoto y operación automatizada, ofrecen alta precisión (capaces de regular el flujo) y son adecuados para grandes tuberías y sistemas automatizados (como líneas de producción industrial y sistemas de suministro de agua municipales).
•Válvulas de mariposa neumáticas
￮Alimentados por un actuador neumático (impulsado por un cilindro-), ofrecen una respuesta rápida (tiempos cortos de apertura y cierre) y son adecuados para entornos inflamables y explosivos (sin riesgo de chispas) o condiciones que requieren una conmutación rápida (como el cierre de emergencia de tuberías químicas).
Además de las tres categorías mencionadas anteriormente, las válvulas de mariposa también se pueden clasificar por calibre (pequeña/mediana/grande) y material (hierro fundido, acero inoxidable, etc.). La elección del tipo en la aplicación real debe basarse en las características del medio, la presión y la temperatura y los requisitos operativos.
